BECA 475
Description
Le profil BECA 475 est un joint racleur simple effet à insert métallique réalisé en Polyuréthane.
Avantages
Montage serré et précis dans le logement
Très bon effet de raclage en externe
Excellente résistance à l'abrasion et à l'usure
Données techniques
| Température | -30°C / +110°C |
|---|---|
| Vitesse | 1 m/s |
| Fluides en contact | Huiles hydrauliques minérales |
Applications
Agriculture
Hydraulique mobile
Manutention - Levage
Vérins hydrauliques
Matériaux
Joint profilé
PU 94 Shore A - Blanc
Cage métallique
Acier
Dimensions
Matériaux
Cage métallique
Le tableau ci-dessous présente les matériaux qu'il nous est possible de proposer au niveau des cages métalliques et des ressorts.
| Application | Matériau | Norme | Caractéristiques |
|---|---|---|---|
| Cage métallique | Acier standard non allié | AISI 1010 (DIN 1624) |
Acier laminé à froid |
| Cage métallique | Acier Chrome - Nickel | AISI 304 (DIN 1.4301 - V2A) |
Acier inoxydable standard |
PU
Le Polyuréthane est un matériau qui possède les propriétés élastiques du caoutchouc. Le dosage dans sa composition (diisocyanate, polyol, prolongateur de chaîne) est déterminant pour ses propriétés. Ce matériau se caractérise par une grande résistance mécanique, une bonne résistance à l'usure, un module d'élasticité important, une bonne flexibilité, une très bonne résistance à l'ozone et à l'oxydation.
| Résistance chimique | Hydrocarbures aliphatiques purs (propane, butane) Huiles minérales et de graisses Huiles de silicone et de graisses Eau jusqu'à +50°C |
|---|---|
| Problème de compatibilité | Cétones, esters, éthers, alcools, glycols Eau chaude, vapeur d'eau, alcalis, amines, acides |
| Plage de température | -30°C / +90°C -30°C / +110°C avec notre PUHT |
Données techniques
Etats de surface
| Rugosité | Surface dynamique | Surface statique | Flans de gorge |
|---|---|---|---|
| Ra | 0,1 - 0,4 µm | ≤ 1,6 µm | ≤ 3,2 µm |
| Rz | 0,63 - 2,5 µm | ≤ 6,3 µm | ≤ 10,0 µm |
| Rmax | 1,0 - 4,0 µm | ≤ 10,0 µm | ≤ 16,0 µm |

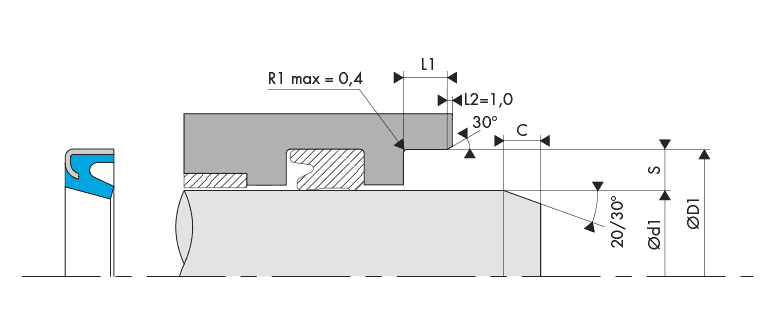

Chanfrein
La longueur ainsi que l'angle du chanfrein sont déterminés en fonction du joint de tige.
|
475.0800954
|
80,00 | 95,00 | 4,00 |
|
475.0800955
|
80,00 | 95,00 | 5,00 |
|
475.0800958
|
80,00 | 95,00 | 8,00 |
|
475.0850954
|
85,00 | 95,00 | 4,50 |
|
475.0850998
|
85,00 | 99,00 | 8,00 |
|
475.0901007
|
90,00 | 100,00 | 7,00 |
|
475.0901048
|
90,00 | 104,00 | 8,00 |
|
475.0901056
|
90,00 | 105,00 | 6,00 |
|
475.0901058
|
90,00 | 105,00 | 8,00 |
|
475.0951056
|
95,00 | 105,00 | 6,00 |
|
475.0951098
|
95,00 | 109,00 | 8,00 |
|
475.0951106
|
95,00 | 110,00 | 6,50 |
|
475.1001148
|
100,00 | 114,00 | 8,00 |
|
475.1001157
|
100,00 | 115,00 | 7,00 |
|
475.1001158
|
100,00 | 115,00 | 8,00 |
|
475.1101258
|
110,00 | 125,00 | 8,00 |
|
475.1101304
|
110,00 | 130,00 | 4,50 |
|
475.1201358
|
120,00 | 135,00 | 8,00 |
|
475.1251408
|
125,00 | 140,00 | 8,00 |
