BECA 741 - 743
![BECA 741 - 743](/media/beca_741_profil__035747100_1603_25112013.gif)
![beca_741_3d_v1](/media/thumbnails/beca_741_3d_v1__070148500_1601_05062015.jpg)
![beca_741_3d_v2](/media/thumbnails/beca_741_3d_v2__071326800_1601_05062015.jpg)
Description
Les roto-joints BECA 741 - 743 sont des joint tournants de tige simple ou double effet constitués d'une bague de frottement rainurée en PTFE chargé et d'un joint torique de pré-serrage en élastomère.
Avantages
Faible coefficient de frottement, pas d'effet stick-slip au démarrage
Excellente résistance à l'abrasion et à l'extrusion
Système de lubrification intégré grâce aux rainures
Excellente stabilité dimensionnelle
Données techniques
Température | -30°C / +200°C |
---|---|
Pression | 30 MPa |
Vitesse | 2 m/s |
Fluides en contact | Huiles hydrauliques minérales |
Applications
Distributeurs rotatifs
Manipulateurs
Moteurs hydrauliques
Matériaux
Bague de frottement
PTFE chargé Bronze
PTFE chargé Carbone
PTFE vierge
Joint torique
NBR 70 Shore A
FKM 70 Shore A

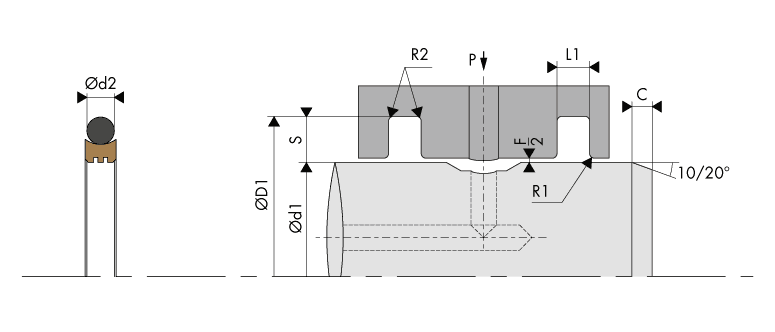

Dimensions
![Logement Gorge Rotojoint de tige - Housing Groove Rod rotoseal - BECA 741 - 743](/media/schema_implantation_rotojoint_de_tige_beca_741_743__092150300_1024_19092014.gif)
Cote de montage
Cote de montage
Diamètre de tige Ød1 f8/h9 |
Diamètre de gorge | Largeur de gorge | Section radiale | Diamètre de tore | Nombre de rainures |
|
---|---|---|---|---|---|---|
BECA 743 Série standard |
BECA 741 Série lourde |
ØD1 H9 | L1 0/+0,20 | S | Ød2 | |
6,0 - 18,9 | --- | d1 + 4,90 | 2,20 | 2,45 | 1,78 | 1 |
19,0 - 37,9 | 6,0 - 18,9 | d1 + 7,50 | 3,20 | 3,75 | 2,62 | 1 |
38,0 - 199,9 | 19,0 - 37,9 | d1 + 11,00 | 4,20 | 5,50 | 3,53 | 2 |
200,0 - 255,9 | 38,0 - 199,9 | d1 + 15,50 | 6,30 | 7,75 | 5,33 | 2 |
256,0 - 649,9 | 200,0 - 255,9 | d1 + 21,00 | 8,10 | 10,50 | 6,99 | 2 |
650,0 - 999,9 | 256,0 - 649,9 | d1 + 28,00 | 9,50 | 14,00 | 8,40 | 2 |
Pour des applications spéciales > 30 MPa, il est conseillé d'utiliser la tolérance H8/f8 (gorge/tige) ou de choisir d'autres matériaux plus adaptés. Veuillez contacter nos experts.
Matériaux
Bague de frottement | Joint torique | Surface de contact | ||||||
---|---|---|---|---|---|---|---|---|
Code standard | Code ISO | Matériau | Couleur | Caractéristiques | Code | Nature du matériau | Température de service | |
DP | P | PTFE Vierge | Blanc | Résistance aux produits chimiques Imperméabilité Diélectrique Anti-adhérant Coefficient de friction faible Alimentaire |
K6 | NBR 70 Shore A | -30°C / +100°C | Acier Acier inoxydable Acier chromé Aluminium Bronze Fonte Surface traitée |
G6 | FKM 70 Shore A | -20°C / +200°C | ||||||
C6 | EPDM 70 Shore A | -45°C / +150°C | ||||||
F6 | VMQ 70 Shore A |
-60°C / +200°C | ||||||
DC | C | PTFE + 25% Carbone |
Gris |
Amélioration
Bonne résistance aux produits chimiques Performant dans le cadre d'applications |
K6 | NBR 70 Shore A | -30°C / +100°C | |
G6 | FKM 70 Shore A | -20°C / +200°C | ||||||
C6 | EPDM 70 Shore A | -45°C / +150°C | ||||||
CG | C | PTFE + 23% Carbone + 2%Graphite |
Noir | K6 | NBR 70 Shore A | -30°C / +100°C | ||
G6 | FKM 70 Shore A | -20°C / +200°C | ||||||
C6 | EPDM 70 Shore A | -45°C / +150°C | ||||||
DV | V | PTFE + 25 % Verre |
Bleu | Amélioration
corrigé par l'adjonction de MOS2 Propriétés chimique et diélectrique conservées Bien adapté aux applications avec mouvements rotatif et alternatif simultanés |
K6 | NBR 70 Shore A | -30°C / +100°C | Acier Acier chromé Fonte |
G6 | FKM 70 Shore A | -20°C / +200°C | ||||||
VM | M | PTFE + 15 % Verre + 5% MoS2 |
Gris | K6 | NBR 70 Shore A | -30°C / +100°C | ||
G6 | FKM 70 Shore A | -20°C / +200°C | ||||||
DG | G | PTFE + 15% Graphite |
Noir | Amélioration
Autolubrification Conductivité thermique et électrique Faible perméabilité Bon coefficient de frottement Anti statique Performant dans le cadre d'applications dynamiques avec autolubrification |
K6 | NBR 70 Shore A | -30°C / +100°C | Acier Acier inoxydable Acier chromé Aluminium Bronze Fonte Surface traitée |
G6 | FKM 70 Shore A | -20°C / +200°C | ||||||
C6 | EPDM 70 Shore A | -45°C / +150°C | ||||||
DB | B | PTFE + 60% Bronze |
Brun foncé | Amélioration
Conductivité électrique et thermique N'altère pas les pièces métalliques Baisse de tenue avec certains produits chimiques Utilisation pour des joints dynamiques à forte compression et faible niveau d'usure |
K6 | NBR 70 Shore A | -30°C / +100°C | Acier Acier chromé Fonte |
G6 | FKM 70 Shore A | -20°C / +200°C |
D'autres qualités de matériaux sont disponibles en fonction de vos particularités.
Données techniques
Jeux d'extrusion
Section radiale S |
Jeu radial F/2 |
||
---|---|---|---|
10 MPa | 20 MPa | 30 MPa | |
2,45 | 0,15 | 0,10 | 0,05 |
3,75 | 0,20 | 0,15 | 0,10 |
5,50 | 0,25 | 0,20 | 0,15 |
7,75 | 0,30 | 0,25 | 0,20 |
10,50 | 0,30 | 0,25 | 0,20 |
14,00 | 0,45 | 0,30 | 0,25 |
Etats de surface
Rugosité | Surface dynamique | Surface statique |
---|---|---|
Ra | 0,05 - 0,2 µm | ≤ 1,6 µm |
Rz | 0,4 - 1,6 µm | ≤ 10,0 µm |
Rmax | 0,63 - 2,5 µm | ≤ 16,0 µm |
Chanfreins et rayons
Section radiale S |
Rayon R1 |
Rayon R2 |
Chanfrein C |
---|---|---|---|
2,45 | 0,20 | 0,40 | 2,00 |
3,75 | 0,20 | 0,60 | 2,50 |
5,50 | 0,20 | 1,00 | 3,50 |
7,75 | 0,20 | 1,30 | 5,00 |
10,50 | 0,20 | 1,80 | 6,50 |
14,00 | 0,20 | 2,50 | 7,50 |
743.006
|
6,00 | 10,90 | 2,20 |
741.006
|
6,00 | 13,50 | 3,20 |
743.008
|
8,00 | 12,90 | 2,20 |
741.008
|
8,00 | 15,50 | 3,20 |
743.010
|
10,00 | 14,90 | 2,20 |
741.010
|
10,00 | 17,50 | 3,20 |
743.012
|
12,00 | 16,90 | 2,20 |
741.012
|
12,00 | 19,50 | 3,20 |
743.014
|
14,00 | 18,90 | 2,20 |
741.014
|
14,00 | 21,50 | 3,20 |
743.015
|
15,00 | 19,90 | 2,20 |
741.015
|
15,00 | 22,50 | 3,20 |
743.016
|
16,00 | 20,90 | 2,20 |
741.016
|
16,00 | 23,50 | 3,20 |
743.018
|
18,00 | 22,90 | 2,20 |
741.018
|
18,00 | 25,50 | 3,20 |
743.020
|
20,00 | 27,50 | 3,20 |
741.020
|
20,00 | 31,00 | 4,20 |
743.022
|
22,00 | 29,50 | 3,20 |
741.022
|
22,00 | 33,00 | 4,20 |
743.025
|
25,00 | 32,50 | 3,20 |
741.025
|
25,00 | 36,00 | 4,20 |
743.028
|
28,00 | 35,50 | 3,20 |
741.028
|
28,00 | 39,00 | 4,20 |
743.030
|
30,00 | 37,50 | 3,20 |
741.030
|
30,00 | 41,00 | 4,20 |
743.032
|
32,00 | 39,50 | 3,20 |
741.032
|
32,00 | 43,00 | 4,20 |
743.035
|
35,00 | 42,50 | 3,20 |
741.035
|
35,00 | 46,00 | 4,20 |
743.036
|
36,00 | 43,50 | 3,20 |
741.036
|
36,00 | 47,00 | 4,20 |
743.038
|
38,00 | 49,00 | 4,20 |
741.038
|
38,00 | 53,50 | 6,30 |
743.040
|
40,00 | 51,00 | 4,20 |
741.040
|
40,00 | 55,50 | 6,30 |
743.042
|
42,00 | 53,00 | 4,20 |
741.042
|
42,00 | 57,50 | 6,30 |
743.045
|
45,00 | 56,00 | 4,20 |
741.045
|
45,00 | 60,50 | 6,30 |
743.048
|
48,00 | 59,00 | 4,20 |
741.048
|
48,00 | 63,50 | 6,30 |
743.050
|
50,00 | 61,00 | 4,20 |
741.050
|
50,00 | 65,50 | 6,30 |
743.052
|
52,00 | 63,00 | 4,20 |
741.052
|
52,00 | 67,50 | 6,30 |
743.055
|
55,00 | 66,00 | 4,20 |
741.055
|
55,00 | 70,50 | 6,30 |
743.056
|
56,00 | 67,00 | 4,20 |
741.056
|
56,00 | 71,50 | 6,30 |
