BECA 486

Joints hydrauliques / Joints racleurs

BECA 486

Description

Le profil BECA 486 est un joint racleur composite double effet constitué d'une bague de frottement réalisée en PTFE chargé et de deux joints toriques de pré-serrage en élastomère.

Avantages

Faible coefficient de frottement, pas d'effet stick-slip
Large plage de température et excellente resistance chimique, selon les matériaux choisis
Excellente résistance à l'abrasion et à l'usure
Très bon effet de raclage contre les pollutions extérieures
Adapté pour les grandes dimensions

Données techniques

Température	-30°C / +200°C
Vitesse	5 m/s
Fluides en contact	Huiles hydrauliques minérales Fluides difficilement inflammables Fluides biocompatibles Eau Autres (contactez nos experts)

Applications

Aciérie
Offshore
Mine
Presses hydrauliques
Traitement de l'eau

Matériaux

Bague de frottement

PTFE chargé Bronze
PTFE chargé Carbone

Joint toriques

NBR 70 Shore A
FKM 70 Shore A

Téléchargement

Fiche produit - Joint hydraulique racleur - BECA 486 Catalogue - Joints hydrauliques - Joints racleurs Catalogue - Joints hydrauliques

Dimensions

Cote de montage

Matériaux

Préconisation de conception

Données techniques

Dimensions

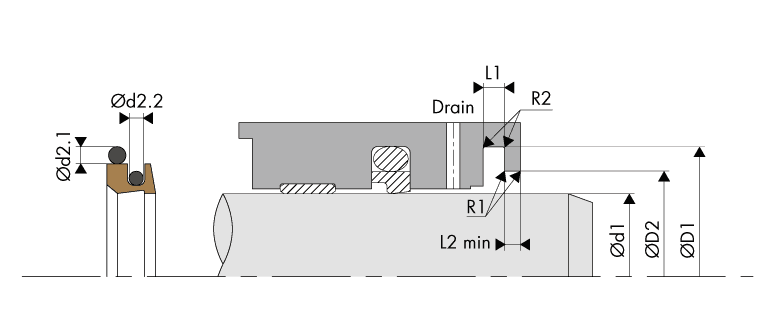

Schéma d'implantation Logement Gorge Joint Racleur - Housing Groove Glnd Wiper Scraper Seal - BECA 486

Cote de montage

Logement Gorge Joint Racleur - BECA 486

Cote de montage

Diamètre de tige Ød1 f8/h9		Diamètre de gorge	Diamètre d'alésage	Largeur de gorge	Largeur d'épaulement	Diamètre de tore	Diamètre de tore
Diamètre de tige Ød1 f8/h9		Diamètre de gorge	Diamètre d'alésage	Largeur de gorge	Largeur d'épaulement	Diamètre de tore	Diamètre de tore
Série standard	Série étendue	ØD1 H8	ØD2 H8	L1 0/+0,20	L2 +0/-0,10	Ød2.1	Ød2.2
140,0 - 229,9	100,0 - 450,0	d1 + 22,20	d1 + 10,70	6,30	4,20	5,33	3,53
230,0 - 299,9	220,0 - 450,0	d1 + 24,20	d1 + 10,70	6,30	4,20	5,33	3,53
300,0 - 629,9	250,0 - 650,0	d1 + 33,30	d1 + 15,10	8,10	6,30	6,99	5,33
630,0 - 999,9	550,0 - 999,9	d1 + 36,50	d1 + 15,10	9,50	6,30	8,40	5,33

Matériaux

Bague de frottement					Joints toriques			Surface de contact
Code standard	Code ISO	Matériau	Couleur	Caractéristiques	Code	Nature du matériau	Température de service	Surface de contact
DP	P	PTFE Vierge	Blanc	Résistance aux produits chimiques Imperméabilité Diélectrique Anti-adhérant Coefficient de friction faible Alimentaire	K6	NBR 70 Shore A	-30°C / +100°C	Acier Acier inoxydable Acier chromé Aluminium Bronze Fonte Surface traitée
					G6	FKM 70 Shore A	-20°C / +200°C
					C6	EPDM 70 Shore A	-45°C / +150°C
					F6	VMQ 70 Shore A	-60°C / +200°C
DC	C	PTFE + 25% Carbone	Gris	Amélioration Propriétés d'usure Tenue à la compression Bonne résistance aux produits chimiques Conductivité thermique et électrique Anti-statique Performant dans le cadre d'applications dynamiques avec compression	K6	NBR 70 Shore A	-30°C / +100°C
					G6	FKM 70 Shore A	-20°C / +200°C
					C6	EPDM 70 Shore A	-45°C / +150°C
CG	C	PTFE + 23% Carbone + 2%Graphite	Noir		K6	NBR 70 Shore A	-30°C / +100°C
					G6	FKM 70 Shore A	-20°C / +200°C
					C6	EPDM 70 Shore A	-45°C / +150°C
DV	V	PTFE + 25 % Verre	Bleu	Amélioration Propriétés d'usure Tenue mécanique Légèrement plus abrasif mais phénomène corrigé par l'adjonction de MOS2 Propriétés chimique et diélectrique conservées Bien adapté aux applications avec mouvements rotatif et alternatif simultanés	K6	NBR 70 Shore A	-30°C / +100°C	Acier Acier chromé Fonte
DV	V	PTFE + 25 % Verre	Bleu		G6	FKM 70 Shore A	-20°C / +200°C
VM	M	PTFE + 15 % Verre + 5% MoS2	Gris		K6	NBR 70 Shore A	-30°C / +100°C
VM	M	PTFE + 15 % Verre + 5% MoS2	Gris		G6	FKM 70 Shore A	-20°C / +200°C
DX	X	PTFE GL Blue + Verre + Oxydes métalliques	Bleu turquoise	Résistance à la compression Résistance à l' usure Excellente stabilité chimique Bonne conductivité thermique	K6	NBR 70 Shore A	-30°C / +100°C
DX	X	PTFE GL Blue + Verre + Oxydes métalliques	Bleu turquoise		G6	FKM 70 Shore A	-20°C / +200°C
DG	G	PTFE + 15% Graphite	Noir	Amélioration Propriétés d'usure Diminution de l'usure des pièces métalliques Autolubrification Conductivité thermique et électrique Faible perméabilité Bon coefficient de frottement Anti statique Performant dans le cadre d'applications dynamiques avec autolubrification	K6	NBR 70 Shore A	-30°C / +100°C	Acier Acier inoxydable Acier chromé Aluminium Bronze Fonte Surface traitée
					G6	FKM 70 Shore A	-20°C / +200°C
					C6	EPDM 70 Shore A	-45°C / +150°C
K1	K	PTFE + 10% Ekonol	Marron clair	Amélioration Meilleure résistance à l'abrasion Meilleure stabilité dimensionnelle à haute température Utilisation jusqu'à +300°C Bon coefficient de frottement et faible perméabilité	K6	NBR 70 Shore A	-30°C / +100°C
					G6	FKM 70 Shore A	-20°C / +200°C
					C6	EPDM 70 Shore A	-45°C / +150°C
K2	K	PTFE + 20% Ekonol	Marron clair		K6	NBR 70 Shore A	-30°C / +100°C
					G6	FKM 70 Shore A	-20°C / +200°C
					C6	EPDM 70 Shore A	-45°C / +150°C
DB	B	PTFE + 60% Bronze	Brun foncé	Amélioration Propriétés d'usure Résistance aux déformations et fluage Résistance à la compression Autolubrification Conductivité électrique et thermique N'altère pas les pièces métalliques Baisse de tenue avec certains produits chimiques Utilisation pour des joints dynamiques à forte compression et faible niveau d'usure	K6	NBR 70 Shore A	-30°C / +100°C	Acier Acier chromé Fonte
DB	B	PTFE + 60% Bronze	Brun foncé		G6	FKM 70 Shore A	-20°C / +200°C
B4	B	PTFE + 40% Bronze	Brun foncé		K6	NBR 70 Shore A	-30°C / +100°C
B4	B	PTFE + 40% Bronze	Brun foncé		G6	FKM 70 Shore A	-20°C / +200°C

D'autres qualités de matériaux sont disponibles en fonction de vos particularités.

Préconisation de conception

Logement Gorge Joint Racleur - BECA 486

Calcul approximatif des diamètres intérieurs Ød1.1 et Ød1.2 des joints toriques

Section radiale	Ød1 joints toriques
S	Ød1.1	Ød1.2
11,10	Ød1 + 12,00	Ød1 + 5,00
12,10	Ød1 + 14,00	Ød1 + 5,00
16,50	Ød1 + 20,00	Ød1 + 6,00
18,25	Ød1 + 21,00	Ød1 + 6,00

Nous conseillons de se reporter à la dimensions de la norme ISO 3601-1 la plus proche de la valeur calculée.

Données techniques

Logement Gorge Joint Racleur - BECA 486

Etats de surface

Rugosité	Surface dynamique	Surface statique	Flans de gorge
Ra	0,05 - 0,2 µm	≤ 1,6 µm	≤ 3,2 µm
Rz	0,4 - 1,6 µm	≤ 6,3 µm	≤ 10,0 µm
Rmax	0,63 - 2,5 µm	≤ 10,0 µm	≤ 16,0 µm

Rayons

Section radiale S	Rayon R1	Rayon R2
11,10	0,30	1,20
12,10	0,30	1,20
16,50	0,30	1,20
18,25	0,30	2,00

Chanfrein

La longueur ainsi que l'angle du chanfrein sont déterminés en fonction du joint de tige.

48 dimensions trouvées

486.100 Demande standard	100,00	122,20	110,70	13,50	6,30	4,20	110,49 x 5,33	104,37 x 3,53
486.110 Demande standard	110,00	132,20	120,70	13,50	6,30	4,20	123,19 x 5,33	117,07 x 3,53
486.120 Demande standard	120,00	142,20	130,70	13,50	6,30	4,20	132,72 x 5,33	126,59 x 3,53
486.130 Demande standard	130,00	152,20	140,70	13,50	6,30	4,20	142,24 x 5,33	136,12 x 3,53
486.140 Demande standard	140,00	162,20	150,70	13,50	6,30	4,20	151,77 x 5,33	142,47 x 3,53
486.150 Demande standard	150,00	172,20	160,70	13,50	6,30	4,20	164,47 x 5,33	151,99 x 3,53
486.160 Demande standard	160,00	182,20	170,70	13,50	6,30	4,20	170,82 x 5,33	164,69 x 3,53
486.170 Demande standard	170,00	192,20	180,70	13,50	6,30	4,20	183,52 x 5,33	171,04 x 3,53
486.180 Demande standard	180,00	202,20	190,70	13,50	6,30	4,20	189,87 x 5,33	183,74 x 3,53
486.190 Demande standard	190,00	212,20	200,70	13,50	6,30	4,20	202,57 x 5,33	190,09 x 3,53
486.200 Demande standard	200,00	222,20	210,70	13,50	6,30	4,20	215,27 x 5,33	202,79 x 3,53
486.210 Demande standard	210,00	232,20	220,70	13,50	6,30	4,20	221,62 x 5,33	215,49 x 3,53
486.220 Demande standard	220,00	242,20	230,70	13,50	6,30	4,20	234,32 x 5,33	221,84 x 3,53
486.230 Demande standard	230,00	254,20	240,70	13,50	6,30	4,20	247,02 x 5,33	234,54 x 3,53
486.240 Demande standard	240,00	264,20	250,70	13,50	6,30	4,20	253,37 x 5,33	247,24 x 3,53
486.250 Demande standard	250,00	274,20	260,70	13,50	6,30	4,20	266,07 x 5,33	253,59 x 3,53
486.260 Demande standard	260,00	284,20	270,70	13,50	6,30	4,20	278,77 x 5,33	266,29 x 3,53
486.270 Demande standard	270,00	294,20	280,70	13,50	6,30	4,20	278,77 x 5,33	278,99 x 3,53
486.280 Demande standard	280,00	304,20	290,70	13,50	6,30	4,20	291,47 x 5,33	291,69 x 3,53
486.290 Demande standard	290,00	314,20	300,70	13,50	6,30	4,20	304,17 x 5,33	291,69 x 3,53
486.300 Demande standard	300,00	333,00	315,10	18,40	8,10	6,30	316,87 x 6,99	304,17 x 5,33
486.310 Demande standard	310,00	343,00	325,10	18,40	8,10	6,30	329,57 x 6,99	304,17 x 5,33
486.320 Demande standard	320,00	353,00	335,10	18,40	8,10	6,30	342,47 x 6,99	329,57 x 5,33
486.330 Demande standard	330,00	363,00	345,10	18,40	8,10	6,30	354,97 x 6,99	329,57 x 5,33
486.340 Demande standard	340,00	373,00	355,10	18,40	8,10	6,30	354,97 x 6,99	354,97 x 5,33
486.350 Demande standard	350,00	383,00	365,10	18,40	8,10	6,30	367,67 x 6,99	354,97 x 5,33
486.360 Demande standard	360,00	393,00	375,10	18,40	8,10	6,30	380,37 x 6,99	354,97 x 5,33
486.370 Demande standard	370,00	403,00	385,10	18,40	8,10	6,30	393,07 x 6,99	380,37 x 5,33
486.380 Demande standard	380,00	413,00	395,10	18,40	8,10	6,30	405,26 x 6,99	380,37 x 5,33
486.390 Demande standard	390,00	423,00	405,10	18,40	8,10	6,30	417,96 x 6,99	405,26 x 5,33
486.400 Demande standard	400,00	433,00	415,10	18,40	8,10	6,30	417,96 x 6,99	405,26 x 5,33
486.410 Demande standard	410,00	443,00	425,10	18,40	8,10	6,30	430,66 x 6,99	405,26 x 5,33
486.420 Demande standard	420,00	453,00	435,10	18,40	8,10	6,30	443,36 x 6,99	430,66 x 5,33
486.430 Demande standard	430,00	463,00	445,10	18,40	8,10	6,30	456,06 x 6,99	430,66 x 5,33
486.440 Demande standard	440,00	473,00	455,10	18,40	8,10	6,30	468,76 x 6,99	456,06 x 5,33
486.450 Demande standard	450,00	483,00	465,10	18,40	8,10	6,30	468,76 x 6,99	456,06 x 5,33
486.460 Demande standard	460,00	493,00	475,10	18,40	8,10	6,30	481,46 x 6,99	456,06 x 5,33
486.470 Demande standard	470,00	503,00	485,10	18,40	8,10	6,30	494,16 x 6,99	481,38 x 5,33
486.480 Demande standard	480,00	513,00	495,10	18,40	8,10	6,30	506,86 x 6,99	481,38 x 5,33
486.500 Demande standard	500,00	533,00	515,10	18,40	8,10	6,30	532,26 x 6,99	506,78 x 5,33
486.520 Demande standard	520,00	553,00	535,10	18,40	8,10	6,30	532,26 x 6,99	532,18 x 5,33
486.550 Demande standard	550,00	583,00	565,10	18,40	8,10	6,30	557,66 x 6,99	557,58 x 5,33
486.560 Demande standard	560,00	593,00	575,10	18,40	8,10	6,30	582,68 x 6,99	582,68 x 5,33
486.580 Demande standard	580,00	613,00	595,10	18,40	8,10	6,30	608,08 x 6,99	582,68 x 5,33
486.600 Demande standard	600,00	633,00	615,10	18,40	8,10	6,30	608,08 x 6,99	608,08 x 5,33
486.630 Demande standard	630,00	666,50	645,10	19,80	9,50	6,30	649,00 x 8,40	633,48 x 5,33
486.640 Demande standard	640,00	676,50	655,10	19,80	9,50	6,30	661,00 x 8,40	658,48 x 5,33
486.650 Demande standard	650,00	686,50	665,10	19,80	9,50	6,30	671,00 x 8,40	658,88 x 5,33
