BECA 460
Description
Le profil BECA 460 est un joint racleur simple effet constitué d'une lèvre racleuse réalisée en élastomère.
Avantages
Solution économique
Montage facile par déformation
Construction avec économie d'espace
Données techniques
| Température | -30°C / +200°C |
|---|---|
| Vitesse | 1 m/s |
| Fluides en contact | Huiles hydrauliques minérales |
Applications
Agriculture
Hydraulique mobile
Manutention - Levage
Vérins hydrauliques
Matériaux
NBR 90 Shore A
FKM 90 Shore A

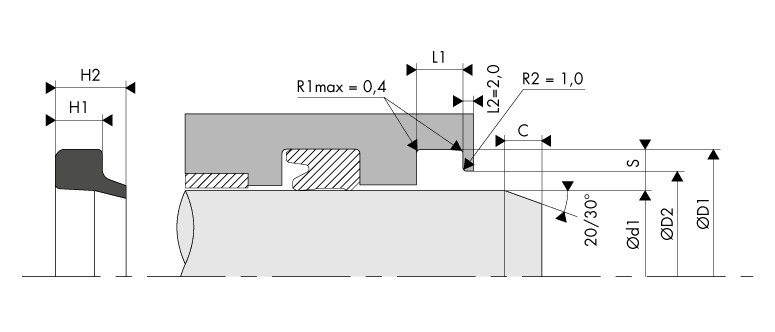

Dimensions
Matériaux
NBR
Caoutchouc nitrile (NBR) est le terme général pour l'acrylonitrile butadiène copolymère. La teneur en ACN peut varier entre 18% à 50%. Plus la teneur en acrylonitrile est importante, meilleure est la résistance à l'huile et au carburant. A l'inverse, l'élasticité et la déformation rémanente à la compression sont moins bonnes. Le NBR présente de bonnes propriétés mécaniques et une bonne résistance à l'usure. Cependant sa tenue aux agents atmosphériques et à l'ozone est relativement faible.
| Résistance chimique | Hydrocarbures aliphatiques (propane, butane, le pétrole, le carburant diesel) Huiles minérales et graisses Fluides difficilement inflammables (HFA, HFB et HFC) Acides dilués, solutions alcalines et salines à basses températures Eau (jusqu'à +100°C max) |
|---|---|
| Problème de compatibilité | Carburants à haute teneur aromatique Hydrocarbures aromatiques (benzène) Hydrocarbures chlorés (trichloréthylène) Solvants polaires (cétone, acétone, acide acétique, éthylène-ester) Acides forts Liquides de frein avec une base de glycol Agents atmosphériques et ozone |
| Plage de température | -30°C / +100°C -40°C / +100°C avec notre NBR basse température |
FKM
En fonction de leur structure et de leur teneur en fluor, les élastomères fluorés peuvent varier en terme de résistance chimique et de résistance au froid. Cet élastomère à base de FKM est très souvent employé pour l'hydraulique et le pneumatique à température élevée, pour la robinetterie industrielle, pour l'injection / carburation, pour les joints de moteur, pour le vide poussé.
| Résistance chimique | Huiles minérales et graisses, huiles ASTM n°1, IRM 902 et IRM 903. Fluides difficilement inflammables (HFD) Huiles de silicone et graisses Huiles minérales et végétales et graisses Hydrocarbures aliphatiques (propane, butane, pétrole) Hydrocarbures aromatiques (benzène, toluène) Hydrocarbures chlorés (trichloréthylène) Essence (y compris à haute teneur en alcool) Agents atmosphériques et ozone |
|---|---|
| Problème de compatibilité | Liquides de frein avec une base de glycol Gaz ammoniac Acides organiques à faible poids moléculaire (acides formiques et acétiques) |
| Plage de température | -20°C / +200°C -40°C / +200°C avec notre FKM GLT sur demande |
Données techniques
Etats de surface
| Rugosité | Surface dynamique | Surface statique | Flans de gorge |
|---|---|---|---|
| Ra | 0,1 - 0,4 µm | ≤ 1,6 µm | ≤ 3,2 µm |
| Rz | 0,63 - 2,5 µm | ≤ 6,3 µm | ≤ 10,0 µm |
| Rmax | 1,0 - 4,0 µm | ≤ 10,0 µm | ≤ 16,0 µm |
Chanfrein
La longueur ainsi que l'angle du chanfrein sont déterminés en fonction du joint de tige.
|
460.0050122
|
5,00 | 12,00 | 8,00 | 2,80 |
|
460.0060123
|
6,00 | 12,00 | 9,00 | 3,00 |
|
460.0080143
|
8,00 | 14,60 | 11,00 | 3,80 |
|
460.0100151
|
10,00 | 15,00 | 13,00 | 3,80 |
|
460.0100163
|
10,00 | 16,60 | 13,00 | 3,80 |
|
460.0120183
|
12,00 | 18,60 | 15,00 | 3,80 |
|
460.0130193
|
13,00 | 19,60 | 16,00 | 3,80 |
|
460.0140203
|
14,00 | 20,60 | 17,00 | 3,80 |
|
460.0150213
|
15,00 | 21,60 | 18,00 | 3,80 |
|
460.0160223
|
16,00 | 22,60 | 19,00 | 3,80 |
|
460.0180243
|
18,00 | 24,60 | 21,00 | 3,80 |
|
460.0200285
|
20,00 | 28,60 | 23,00 | 5,30 |
|
460.0220305
|
22,00 | 30,60 | 25,00 | 5,30 |
|
460.0240325
|
24,00 | 32,60 | 27,00 | 5,30 |
|
460.0250335
|
25,00 | 33,60 | 28,00 | 5,30 |
|
460.0260345
|
26,00 | 34,60 | 29,00 | 5,30 |
|
460.0270355
|
27,00 | 35,60 | 30,00 | 5,30 |
|
460.0280365
|
28,00 | 36,60 | 31,00 | 5,30 |
|
460.0300380
|
30,00 | 38,00 | 33,00 | 5,30 |
|
460.0300385
|
30,00 | 38,60 | 33,00 | 5,30 |
|
460.0320405
|
32,00 | 40,60 | 35,00 | 5,30 |
|
460.0330415
|
33,00 | 41,60 | 38,00 | 5,30 |
|
460.0350435
|
35,00 | 43,60 | 38,00 | 5,30 |
|
460.0360445
|
36,00 | 44,60 | 39,00 | 5,30 |
|
460.0380465
|
38,00 | 46,60 | 41,00 | 5,30 |
|
460.0400485
|
40,00 | 48,60 | 43,00 | 5,30 |
|
460.0420505
|
42,00 | 50,60 | 45,00 | 5,30 |
|
460.0450535
|
45,00 | 53,60 | 48,00 | 5,30 |
|
460.0460545
|
46,00 | 54,60 | 49,00 | 5,30 |
|
460.0480565
|
48,00 | 56,60 | 51,00 | 5,30 |
|
460.0490575
|
49,00 | 57,60 | 52,00 | 5,30 |
|
460.0500580
|
50,00 | 58,00 | 53,00 | 5,30 |
|
460.0500585
|
50,00 | 58,60 | 53,00 | 5,30 |
|
460.0530615
|
53,00 | 61,60 | 56,00 | 5,30 |
|
460.0550635
|
55,00 | 63,60 | 58,00 | 5,30 |
|
460.0550655
|
55,00 | 65,60 | 58,00 | 5,30 |
|
460.0560645
|
56,00 | 64,60 | 59,00 | 5,30 |
|
460.0600680
|
60,00 | 68,00 | 63,00 | 5,30 |
|
460.0600685
|
60,00 | 68,60 | 63,00 | 5,30 |
|
460.0600705
|
60,00 | 70,00 | 63,00 | 5,00 |
|
460.0610695
|
61,00 | 69,60 | 64,00 | 5,30 |
|
460.0630715
|
63,00 | 71,60 | 66,00 | 5,30 |
|
460.0650735
|
65,00 | 73,60 | 68,00 | 5,30 |
|
460.0700785
|
70,00 | 78,60 | 73,00 | 5,30 |
|
460.0700805
|
70,00 | 80,00 | 73,00 | 5,00 |
|
460.0700827
|
70,00 | 82,60 | 76,00 | 7,10 |
|
460.0720805
|
72,00 | 80,60 | 75,00 | 5,30 |
|
460.0730815
|
73,00 | 81,60 | 76,00 | 5,30 |
|
460.0750835
|
75,00 | 83,60 | 78,00 | 5,30 |
|
460.0750877
|
75,00 | 87,20 | 81,00 | 7,10 |
