BECA 320
![BECA 320](/media/beca_320_profil__023939200_1603_25112013.gif)
![beca_320_3d_v1](/media/thumbnails/beca_320_3d_v1__087166200_1601_05062015.jpg)
![beca_320_3d_v2](/media/thumbnails/beca_320_3d_v2__039473000_1601_05062015.jpg)
Description
Le profil BECA 320 est un joint de tige/piston simple effet de type U à lèvres égales constitué d'un joint profilé en Polyuréthane et d'un joint torique en NBR pour conserver sa mémoire élastique. Il peut se monter dans une gorge selon la norme ISO 5597.
Avantages
Très bonne étanchéité à faibles pressions
Mémoire élastique conservée grâce au joint torique
Excellente résistance à l'abrasion
Données techniques
Température | -30°C / +100°C |
---|---|
Pression | 40 MPa |
Vitesse | 0,5 m/s |
Fluides en contact | Huiles hydrauliques minérales |
Applications
Agriculture
Hydraulique mobile
Systèmes de levage
Presses à injecter
Vérins hydrauliques
Matériaux
Joint profilé
PU 93 Shore A - Bleu
PU 96 Shore A - Bleu
PU Haute temp. 96 Shore A - Beige
Joint torique
NBR 70 Shore A

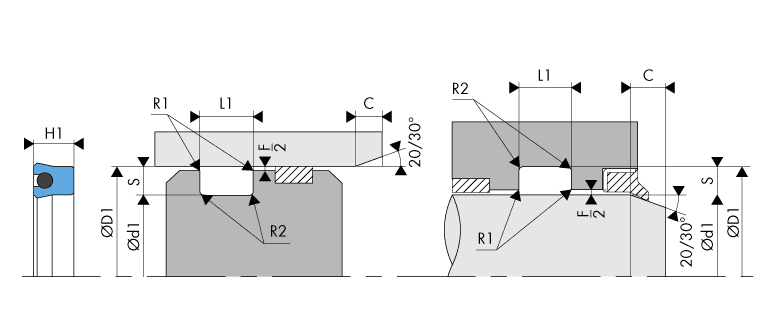

Dimensions
![Logement Gorge Joint de tige / Piston - Housing Groove Gland Rod / Piston seal 320](/media/schema_implantation_joint_de_tige_beca_320__000752600_1447_27082014.gif)
Matériaux
PU
Le Polyuréthane est un matériau qui possède les propriétés élastiques du caoutchouc. Le dosage dans sa composition (diisocyanate, polyol, prolongateur de chaîne) est déterminant pour ses propriétés. Ce matériau se caractérise par une grande résistance mécanique, une bonne résistance à l'usure, un module d'élasticité important, une bonne flexibilité, une très bonne résistance à l'ozone et à l'oxydation.
Résistance chimique | Hydrocarbures aliphatiques purs (propane, butane) Huiles minérales et de graisses Huiles de silicone et de graisses Eau jusqu'à +50°C |
---|---|
Problème de compatibilité | Cétones, esters, éthers, alcools, glycols Eau chaude, vapeur d'eau, alcalis, amines, acides |
Plage de température |
-30°C / +90°C |
NBR
Caoutchouc nitrile (NBR) est le terme général pour l'acrylonitrile butadiène copolymère. La teneur en ACN peut varier entre 18% à 50%. Plus la teneur en acrylonitrile est importante, meilleure est la résistance à l'huile et au carburant. A l'inverse, l'élasticité et la déformation rémanente à la compression sont moins bonnes. Le NBR présente de bonnes propriétés mécaniques et une bonne résistance à l'usure. Cependant sa tenue aux agents atmosphériques et à l'ozone est relativement faible.
Résistance chimique | Hydrocarbures aliphatiques (propane, butane, le pétrole, le carburant diesel) Huiles minérales et graisses Fluides difficilement inflammables (HFA, HFB et HFC) Acides dilués, solutions alcalines et salines à basses températures Eau (jusqu'à +100°C max) |
---|---|
Problème de compatibilité | Carburants à haute teneur aromatique Hydrocarbures aromatiques (benzène) Hydrocarbures chlorés (trichloréthylène) Solvants polaires (cétone, acétone, acide acétique, éthylène-ester) Acides forts Liquides de frein avec une base de glycol Agents atmosphériques et ozone |
Plage de température | -30°C / +100°C -40°C / +100°C avec notre NBR basse température |
Données techniques
Jeux d'extrusion
Pression MPa |
Jeu radial F/2 |
---|---|
20 MPa | 0,30 |
25 MPa | 0,25 |
35 MPa | 0,15 |
40 MPa | 0,10 |
Etats de surface
Rugosité | Surface dynamique | Surface statique | Flans de gorge |
---|---|---|---|
Ra | 0,1 - 0,4 µm | ≤ 1,6 µm | ≤ 3,2 µm |
Rz | 0,63 - 2,5 µm | ≤ 6,3 µm | ≤ 10,0 µm |
Rmax | 1,0 - 4,0 µm | ≤ 10,0 µm | ≤ 16,0 µm |
Chanfreins et rayons
Section radiale S |
Rayon R1 |
Rayon R2 |
Chanfrein C |
---|---|---|---|
3,00 | 0,20 | 0,40 | 2,00 |
4,00 | 0,40 | 0,60 | 2,50 |
5,00 | 0,80 | 1,00 | 2,50 |
7,50 | 0,80 | 1,00 | 4,00 |
10,00 | 0,80 | 1,00 | 5,00 |
320.7628899
|
76,20 | 88,90 | 9,52 | 10,20 |
320.1079090
|
79,00 | 90,00 | 12,00 | 13,00 |
320.2080095
|
80,00 | 95,00 | 11,50 | 12,50 |
320.7080090
|
80,00 | 90,00 | 6,80 | 7,50 |
320.1080100
|
80,00 | 100,00 | 15,00 | 16,00 |
320.8088096
|
88,00 | 96,00 | 8,20 | 9,00 |
320.0881019
|
88,90 | 101,60 | 9,52 | 10,20 |
320.7090098
|
90,00 | 98,00 | 6,00 | 7,00 |
320.8090098
|
90,00 | 98,00 | 8,20 | 9,00 |
320.7090100
|
90,00 | 100,00 | 6,50 | 7,50 |
320.2090105
|
90,00 | 103,00 | 11,50 | 12,50 |
320.1090105
|
90,00 | 105,00 | 11,50 | 12,50 |
320.1090110
|
90,00 | 110,00 | 15,00 | 16,00 |
320.7091099
|
91,00 | 99,00 | 6,00 | 7,00 |
320.8091099
|
91,00 | 99,00 | 8,20 | 9,00 |
320.9091099
|
91,00 | 99,00 | 8,20 | 9,00 |
320.1100115
|
100,00 | 115,00 | 12,00 | 13,00 |
320.1100120
|
100,00 | 120,00 | 15,00 | 16,00 |
320.2100125
|
100,00 | 125,00 | 19,00 | 20,00 |
320.8107115
|
107,00 | 115,00 | 8,20 | 9,00 |
320.1110125
|
110,00 | 125,00 | 9,60 | 10,60 |
320.1110130
|
110,00 | 130,00 | 15,00 | 16,00 |
320.2110135
|
110,00 | 135,00 | 19,00 | 20,00 |
320.1125140
|
125,00 | 140,00 | 15,00 | 16,00 |
320.1125145
|
125,00 | 145,00 | 15,00 | 16,00 |
320.2125150
|
125,00 | 150,00 | 19,00 | 20,00 |
320.8126134
|
126,00 | 134,00 | 8,20 | 9,00 |
320.1134149
|
134,80 | 149,40 | 16,00 | 17,00 |
320.1140160
|
140,00 | 160,00 | 15,00 | 16,00 |
320.2140165
|
140,00 | 165,00 | 19,00 | 20,00 |
320.8145153
|
145,00 | 153,00 | 8,20 | 9,00 |
320.1145160
|
145,00 | 160,00 | 9,60 | 10,60 |
320.1147155
|
147,00 | 155,00 | 10,00 | 11,00 |
320.2160185
|
160,00 | 185,00 | 19,00 | 20,00 |
320.2160190
|
160,00 | 190,00 | 24,00 | 25,00 |
320.8165173
|
165,00 | 173,00 | 8,20 | 9,00 |
320.1170180
|
170,00 | 180,00 | 10,00 | 11,00 |
320.1180205
|
180,00 | 205,00 | 15,00 | 16,00 |
320.2180205
|
180,00 | 205,00 | 19,00 | 20,00 |
320.2180210
|
180,00 | 210,00 | 24,00 | 25,00 |
320.1185200
|
185,00 | 200,00 | 9,60 | 10,60 |
320.2200225
|
200,00 | 225,00 | 19,00 | 20,00 |
320.2200230
|
200,00 | 230,00 | 24,00 | 25,00 |
320.2220250
|
220,00 | 250,00 | 24,00 | 25,00 |
320.2249279
|
249,35 | 279,00 | 22,50 | 23,50 |
320.2250280
|
250,00 | 280,00 | 24,00 | 25,00 |
320.2280310
|
280,00 | 310,00 | 24,00 | 25,00 |
320.3320360
|
320,00 | 360,00 | 31,00 | 32,00 |
320.3360400
|
360,00 | 400,00 | 31,00 | 32,00 |
