BECA 302
Description
Le profil BECA 302 est un joint symétrique simple effet compact constitué d'un joint profilé en FKM. Il peut se monter dans une gorge selon la norme ISO 5597.
Avantages
Effet d'étanchéité optimisé
Bonne compatibilité chimique et large plage de température, selon le matériau choisi
Excellente résistance à l'usure
Bonne résistance à l'extrusion
Données techniques
| Température | -20°C / +200°C |
|---|---|
| Pression | 25 MPa |
| Vitesse | 0,5 m/s |
| Fluides en contact | Huiles hydrauliques minérales |
Applications
Hydraulique mobile
Manutention - Levage
Presses
Vérins hydrauliques
Matériaux
FKM 80 Shore A
Dimensions
Matériaux
FKM
En fonction de leur structure et de leur teneur en fluor, les élastomères fluorés peuvent varier en terme de résistance chimique et de résistance au froid. Cet élastomère à base de FKM est très souvent employé pour l'hydraulique et le pneumatique à température élevée, pour la robinetterie industrielle, pour l'injection / carburation, pour les joints de moteur, pour le vide poussé.
| Résistance chimique | Huiles minérales et graisses, huiles ASTM n°1, IRM 902 et IRM 903. Fluides difficilement inflammables (HFD) Huiles de silicone et graisses Huiles minérales et végétales et graisses Hydrocarbures aliphatiques (propane, butane, pétrole) Hydrocarbures aromatiques (benzène, toluène) Hydrocarbures chlorés (trichloréthylène) Essence (y compris à haute teneur en alcool) Agents atmosphériques et ozone |
|---|---|
| Problème de compatibilité | Liquides de frein avec une base de glycol Gaz ammoniac Acides organiques à faible poids moléculaire (acides formiques et acétiques) |
| Plage de température | -20°C / +200°C -40°C / +200°C avec notre FKM GLT sur demande |
Données techniques
Jeux d'extrusion
| Pression MPa |
Jeu radial F/2 |
|---|---|
| 15 MPa | 0,20 |
| 25 MPa | 0,10 |
Etats de surface
| Rugosité | Surface dynamique | Surface statique | Flans de gorge |
|---|---|---|---|
| Ra | 0,1 - 0,4 µm | ≤ 1,6 µm | ≤ 3,2 µm |
| Rz | 0,63 - 2,5 µm | ≤ 6,3 µm | ≤ 10,0 µm |
| Rmax | 1,0 - 4,0 µm | ≤ 10,0 µm | ≤ 16,0 µm |

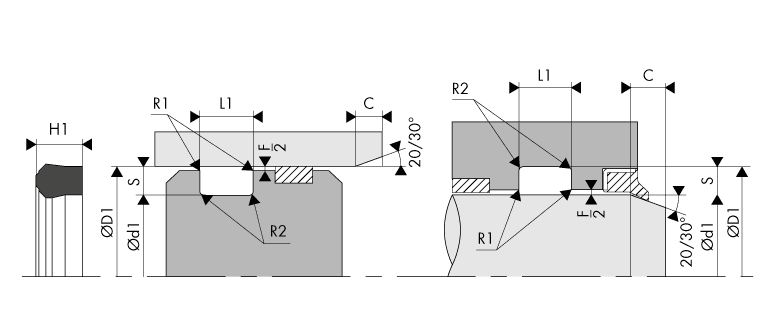

Chanfreins et rayons
| Section radiale S |
Rayon R1 |
Rayon R2 |
Chanfrein C |
|---|---|---|---|
| 4,00 | 0,20 | 0,40 | 2,00 |
| 5,00 | 0,40 | 0,70 | 2,50 |
| 6,00 | 0,70 | 1,10 | 3,00 |
| 7,50 | 0,70 | 1,10 | 4,00 |
| 10,00 | 1,00 | 1,10 | 5,00 |
|
302.0250335
|
25,00 | 33,00 | 5,70 | 6,30 |
|
302.6025033
|
25,00 | 33,00 | 5,70 | 6,30 |
|
302.0250336
|
25,00 | 33,00 | 6,40 | 7,00 |
|
302.028BBG6
|
28,00 | 36,00 | 5,70 | 6,30 |
|
302.1035043
|
35,00 | 43,00 | 5,37 | 6,30 |
|
302.6040048
|
40,00 | 48,00 | 5,70 | 6,30 |
|
302.0450556
|
45,00 | 55,00 | 6,00 | 7,00 |
|
302.1045055
|
45,00 | 55,00 | 11,00 | 12,00 |
|
302.8050060
|
50,00 | 60,00 | 7,50 | 8,00 |
|
302.0550656
|
55,00 | 65,00 | 6,00 | 7,00 |
|
302.1060070
|
60,00 | 70,00 | 7,20 | 8,00 |
|
302.0600717
|
60,00 | 71,00 | 7,00 | 8,00 |
|
302.0650756
|
65,00 | 75,00 | 6,00 | 7,00 |
|
301.80953G8
|
80,00 | 95,00 | 12,00 | 13,00 |
