BECA 650

BECA 650
beca_650_3d_v1
beca_650_3d_v2

Description

Le profil BECA 650 est un joint composite de piston double effet constitué d'un joint torique ou d'une bague à section carrée en élastomère, et d'une bague de frottement réalisée en Polyamide.

Avantages

Pas de vrillage avec la bague section carrée
Faible coefficient de frottement
Excellente résistance à l'extrusion
Compatible avec les huiles hydrauliques

Données techniques

Température

-30°C / +100°C

Pression

40 MPa

Vitesse

0,5 m/s

Fluides en contact

Huiles hydrauliques minérales
Fluides difficilement inflammables
Fluides biocompatibles
Eau
Autres (contactez nos experts)

Applications

Agriculture
Hydraulique mobile
Vérins hydrauliques

Matériaux

Bague de frottement

Polyamide PA6

Joint torique ou Bague section carrée

NBR 70 Shore A

Dimensions
Cote de montage
Matériaux
Données techniques

Dimensions

650.006, 650.008, 650.010, 650.012, 650.014, 650.015, 650.016, 650.018, 650.020, 650.021, 650.022, 650.024, 650.025, 650.028, 650.030, 650.032, 650.035, 650.036, 650.038, 650.040, 650.041, 650.042, 650.045, 650.046, 650.048, 650.050, 650.052, 650.053, 650.055, 650.057, 650.058, 650.060, 650.062, 650.063, 650.065, 650.068, 650.070, 650.072, 650.075, 650.080, 650.082, 650.085, 650.087, 650.090, 650.092, 650.095, 650.098, 650.100, 650.105, 650.108, 650.110, 650.115, 650.118, 650.120, 650.125, 650.127, 650.130, 650.132, 650.135, 650.138, 650.140, 650.144, 650.145, 650.150, 650.155, 650.156, 650.158, 650.160, 650.164, 650.165, 650.166, 650.170, 650.175, 650.177, 650.180, 650.185, 650.190, 650.195, 650.200, 650.205, 650.210, 650.215, 650.216, 650.220, 650.225, 650.230, 650.240, 650.250, 650.260, 650.268, 650.270, 650.280, 650.290, 650.300, 650.310, 650.320, 650.330, 650.340, 650.350, 650.360, 650.370, 650.380, 650.390, 650.400, 650.410, 650.420, 650.430, 650.440, 650.450, 650.460, 650.470, 650.480, 650.490, 650.500, 650.550, 650.600, 650.650, 650.700, 650.750, 650.800, 650.850, 650.900, 650.950

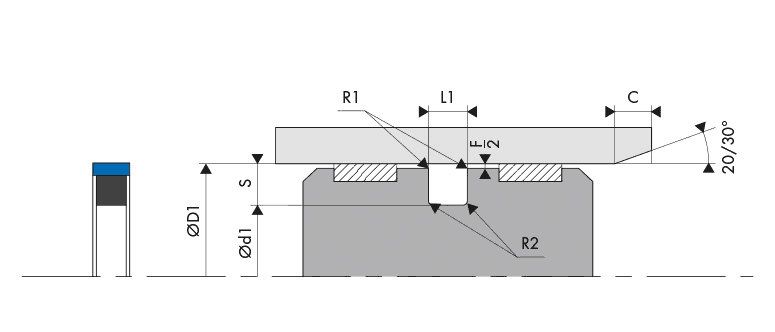

Schéma d'implantationLogement Gorge Joint de piston - Housing Groove Gland Piston seal BECA 650

Cote de montage

Logement Gorge Joint de piston - BECA 650

Cote de montage

Diamètre d'alésage Diamètre de gorge Largeur de gorge Section radiale Diamètre de tore
Epaisseur de bague
ØD1 H9 Ød1 h9 L1 0/+0,20 S Ød2 / Ep
6,0 - 11,9 D1 - 2,60 1,35 1,30 1,00
12,0 - 23,9 D1 - 4,00 2,00 2,00 1,78
24,0 - 33,9 D1 - 5,20 2,60 2,60 2,00
34,0 - 45,9 D1 - 6,50 3,20 3,25 2,62
46,0 - 58,9 D1 - 7,80 3,85 3,90 3,00
59,0 - 80,9 D1 - 9,10 4,50 4,55 3,53
81,0 - 129,9 D1 - 10,20 5,10 5,20 4,00
130,0 - 199,9 D1 - 11,70 5,70 5,85 5,00
200,0 - 299,9 D1 - 13,00 6,35 6,50 5,33
300,0 - 399,9 D1 - 15,60 7,60 7,80 6,99
400,0 - 599,9 D1 - 20,80 10,10 10,40 8,40
600,0 - ** D1 - 26,00 12,60 13,00 12,00

Pour des applications spéciales > 40 MPa, il est conseillé d'utiliser la tolérance H8/f8 (alésage/piston) ou de choisir d'autres matériaux plus adaptés. Veuillez contacter nos experts.

Matériaux

Polyamide - PA6G

Parmi les polyamides, plus communément appelés «nylons», nous distinguons différents types. Les plus importants sont: PA 6, PA 66, PA 11 et PA 12. Les différences de propriétés physiques existant entre ces types s'expliquent principalement par leur composition et la structure de leurs chaînes moléculaires.
Le polyamide PA6G se caractérise par sa forte rigidité, son fort pouvoir de glissement, son excellente usinabilité, son excellente résistance à l'usure et à l'abrasion.

Avantages Haute résistance mécanique, rigidité, dureté et résilience
Bonne résistance à la fatigue
Haut pouvoir amortissant
Bonnes propriétés de glissement
Excellente résistance à l'usure
Bonnes propriétés d'isolation électrique
Bonne résistance aux rayonnements à haute énergie
Bonne usinabilité
Limites Moins bonne stabilité dimensionnelle que le POM
Plage de température -30°C / +120°C (180°C en pointe sur une très courte durée)

NBR

Caoutchouc nitrile (NBR) est le terme général pour l'acrylonitrile butadiène copolymère. La teneur en ACN peut varier entre 18% à 50%. Plus la teneur en acrylonitrile est importante, meilleure est la résistance à l'huile et au carburant. A l'inverse, l'élasticité et la déformation rémanente à la compression sont moins bonnes. Le NBR présente de bonnes propriétés mécaniques et une bonne résistance à l'usure. Cependant sa tenue aux agents atmosphériques et à l'ozone est relativement faible.

Résistance chimique Hydrocarbures aliphatiques (propane, butane, le pétrole, le carburant diesel)
Huiles minérales et graisses
Fluides difficilement inflammables (HFA, HFB et HFC)
Acides dilués, solutions alcalines et salines à basses températures
Eau (jusqu'à +100°C max)
Problème de compatibilité Carburants à haute teneur aromatique
Hydrocarbures aromatiques (benzène)
Hydrocarbures chlorés (trichloréthylène)
Solvants polaires (cétone, acétone, acide acétique, éthylène-ester)
Acides forts
Liquides de frein avec une base de glycol
Agents atmosphériques et ozone
Plage de température -30°C / +100°C
-40°C / +100°C avec notre NBR basse température

Données techniques

Logement Gorge Joint de piston - BECA 650

Jeux d'extrusion

Pression
MPa		 Jeu radial
F/2
20 MPa 0,25
35 MPa 0,20
40 MPa 0,15
50 MPa 0,10

Etats de surface

Rugosité Surface dynamique Surface statique Flans de gorge
Ra 0,05 - 0,2 µm ≤ 1,6 µm ≤ 3,2 µm
Rz 0,4 - 1,6 µm ≤ 6,3 µm ≤ 10,0 µm
Rmax 0,63 - 2,5 µm ≤ 10,0 µm ≤ 16,0 µm

Chanfreins et rayons

Section radiale
S		 Rayon
R1		 Rayon
R2		 Chanfrein
C
1,30 0,30 0,20 2,00
2,00 0,30 0,20 2,00
2,60 0,30 0,20 2,00
3,25 0,30 0,20 3,00
3,90 0,30 0,20 3,00
4,55 0,30 0,30 4,00
5,20 0,30 0,30 4,50
5,85 0,30 0,40 5,00
6,50 0,30 0,40 5,50
7,80 0,30 0,60 6,00
10,40 0,30 0,80 8,00
13,00 0,30 0,80 10,00
123 dimensions trouvées
650.006
Demande standard
 6,20 3,60 1,35
650.008
Demande standard
 8,00 5,40 1,35
650.010
Demande standard
 10,00 7,40 1,35
650.012
Demande standard
 12,00 8,00 2,00
650.014
Demande standard
 14,00 10,00 2,00
650.015
Demande standard
 15,00 11,00 2,00
650.016
Demande standard
 16,00 12,00 2,00
650.018
Demande standard
 18,00 14,00 2,00
650.020
Demande standard
 20,00 16,00 2,00
650.021
Demande standard
 21,00 17,00 2,00
650.022
Demande standard
 22,00 18,00 2,00
650.024
Demande standard
 24,00 18,80 2,60
650.025
Demande standard
 25,00 19,80 2,60
650.028
Demande standard
 28,00 22,80 2,60
650.030
Demande standard
 30,00 24,80 2,60
650.032
Demande standard
 32,00 26,80 2,60
650.035
Demande standard
 35,00 28,50 3,20
650.036
Demande standard
 36,00 29,50 3,20
650.038
Demande standard
 38,00 31,50 3,20
650.040
Demande standard
 40,00 33,50 3,20
650.041
Demande standard
 41,00 34,50 3,20
650.042
Demande standard
 42,00 35,50 3,20
650.045
Demande standard
 45,00 38,50 3,20
650.046
Demande standard
 46,00 38,20 3,85
650.048
Demande standard
 48,00 40,20 3,85
650.050
Demande standard
 50,00 42,20 3,85
650.052
Demande standard
 52,00 44,20 3,85
650.053
Demande standard
 53,00 45,20 3,85
650.055
Demande standard
 55,00 47,20 3,85
650.057
Demande standard
 57,00 49,20 3,85
650.058
Demande standard
 58,00 50,20 3,85
650.060
Demande standard
 60,00 50,90 4,50
650.062
Demande standard
 62,00 52,90 4,50
650.063
Demande standard
 63,00 53,90 4,50
650.065
Demande standard
 65,00 55,90 4,50
650.068
Demande standard
 68,00 58,90 4,50
650.070
Demande standard
 70,00 60,90 4,50
650.072
Demande standard
 72,00 62,90 4,50
650.075
Demande standard
 75,00 65,90 4,50
650.080
Demande standard
 80,00 70,90 4,50
650.082
Demande standard
 82,00 71,60 5,10
650.085
Demande standard
 85,00 74,60 5,10
650.087
Demande standard
 87,00 76,60 5,10
650.090
Demande standard
 90,00 79,60 5,10
650.092
Demande standard
 92,00 81,60 5,10
650.095
Demande standard
 95,00 84,60 5,10
650.098
Demande standard
 98,00 87,60 5,10
650.100
Demande standard
 100,00 89,60 5,10
650.105
Demande standard
 105,00 94,60 5,10
650.108
Demande standard
 108,00 97,60 5,10
