BECA 550 - 559

Joints hydrauliques / Joints de piston

BECA 550 - 559

Description

Les profils BECA 550-559 sont des joints composites de piston double effet constitués d'une bague de frottement en PTFE chargé et d'un joint torique de pré-serrage en élastomère. Ils peuvent se monter dans des gorges de joints toriques. Possibilité d'associer le joint avec 1 ou 2 bagues anti-extrusion.

Avantages

Adapté à un encombrement réduit
Faible coefficient de frottement, pas d'effet stick-slip
Excellente résistance à l'extrusion et à l'usure
Large plage de température et excellente résistance chimique, selon le matériau choisi pour le joint torique

Données techniques

Température	-30°C / +200°C
Pression	35 MPa
Vitesse	5 m/s
Fluides en contact	Huiles hydrauliques minérales Fluides difficilement inflammables Fluides biocompatibles Eau Autres (contactez nos experts)

Applications

Machines-outils
Systèmes de levage
Valves

Matériaux

Bague de frottement

PTFE chargé Bronze
PTFE chargé Carbone
PTFE GL Blue

Joint torique

NBR 70 Shore A
FKM 70 Shore A

Téléchargement

Fiche produit - joint hydraulique de piston - BECA 550 - 559 Catalogue - Joints hydrauliques - Joints de piston Catalogue - Joints hydrauliques

Dimensions

Cote de montage

Matériaux

Données techniques

Dimensions

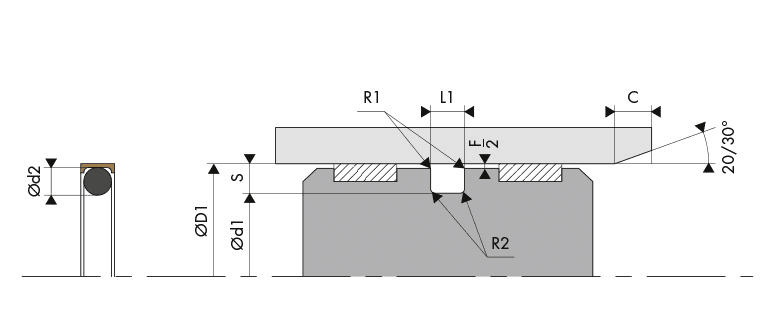

Schéma d'implantation Logement Gorge Joint de piston - Housing Groove Gland Piston seal BECA 550 - 559

Cote de montage

Logement Gorge Joint de piston - BECA 550 - 559

Cote de montage

Diamètre d'alésage ØD1 H9		Diamètre de gorge	Largeur de gorge	Section radiale	Diamètre de tore
BECA 550 Série standard	BECA 559 Série étendue	Ød1 h9	L1 0/+0,20	S	Ød2
5,0 - 13,9	5,0 - 139,9	D1 - 2,90	2,40	1,45	1,78
14,0 - 24,9	8,0 - 259,9	D1 - 4,50	3,60	2,25	2,62
25,0 - 45,9	12,0 - 469,9	D1 - 6,20	4,80	3,10	3,53
46,0 - 124,9	20,0 - 669,9	D1 - 9,40	7,10	4,70	5,33
125,0 - 669,9	80,0 - 999,9	D1 - 12,20	9,50	6,10	6,99
670,0 - 999,9	125,0 - 999,9	D1 - 15,00	10,00	7,50	8,40

Matériaux

Bague de frottement					Joint torique			Surface de contact
Code standard	Code ISO	Matériau	Couleur	Caractéristiques	Code	Nature du matériau	Température de service	Surface de contact
DP	P	PTFE Vierge	Blanc	Résistance aux produits chimiques Imperméabilité Diélectrique Anti-adhérant Coefficient de friction faible Alimentaire	K6	NBR 70 Shore A	-30°C / +100°C	Acier Acier inoxydable Acier chromé Aluminium Bronze Fonte Surface traitée
					G6	FKM 70 Shore A	-20°C / +200°C
					C6	EPDM 70 Shore A	-45°C / +150°C
					F6	VMQ 70 Shore A	-60°C / +200°C
DC	C	PTFE + 25% Carbone	Gris	Amélioration Propriétés d'usure Tenue à la compression Bonne résistance aux produits chimiques Conductivité thermique et électrique Anti-statique Performant dans le cadre d'applications dynamiques avec compression	K6	NBR 70 Shore A	-30°C / +100°C
					G6	FKM 70 Shore A	-20°C / +200°C
					C6	EPDM 70 Shore A	-45°C / +150°C
CG	C	PTFE + 23% Carbone + 2%Graphite	Noir		K6	NBR 70 Shore A	-30°C / +100°C
					G6	FKM 70 Shore A	-20°C / +200°C
					C6	EPDM 70 Shore A	-45°C / +150°C
DV	V	PTFE + 25 % Verre	Bleu	Amélioration Propriétés d'usure Tenue mécanique Légèrement plus abrasif mais phénomène corrigé par l'adjonction de MOS2 Propriétés chimique et diélectrique conservées Bien adapté aux applications avec mouvements rotatif et alternatif simultanés	K6	NBR 70 Shore A	-30°C / +100°C	Acier Acier chromé Fonte
DV	V	PTFE + 25 % Verre	Bleu		G6	FKM 70 Shore A	-20°C / +200°C
VM	M	PTFE + 15 % Verre + 5% MoS2	Gris		K6	NBR 70 Shore A	-30°C / +100°C
VM	M	PTFE + 15 % Verre + 5% MoS2	Gris		G6	FKM 70 Shore A	-20°C / +200°C
DX	X	PTFE GL Blue + Verre + Oxydes métalliques	Bleu turquoise	Résistance à la compression Résistance à l' usure Excellente stabilité chimique Bonne conductivité thermique	K6	NBR 70 Shore A	-30°C / +100°C
DX	X	PTFE GL Blue + Verre + Oxydes métalliques	Bleu turquoise		G6	FKM 70 Shore A	-20°C / +200°C
DG	G	PTFE + 15% Graphite	Noir	Amélioration Propriétés d'usure Diminution de l'usure des pièces métalliques Autolubrification Conductivité thermique et électrique Faible perméabilité Bon coefficient de frottement Anti statique Performant dans le cadre d'applications dynamiques avec autolubrification	K6	NBR 70 Shore A	-30°C / +100°C	Acier Acier inoxydable Acier chromé Aluminium Bronze Fonte Surface traitée
					G6	FKM 70 Shore A	-20°C / +200°C
					C6	EPDM 70 Shore A	-45°C / +150°C
K1	K	PTFE + 10% Ekonol	Marron clair	Amélioration Meilleure résistance à l'abrasion Meilleure stabilité dimensionnelle à haute température Utilisation jusqu'à +300°C Bon coefficient de frottement et faible perméabilité	K6	NBR 70 Shore A	-30°C / +100°C
					G6	FKM 70 Shore A	-20°C / +200°C
					C6	EPDM 70 Shore A	-45°C / +150°C
K2	K	PTFE + 20% Ekonol	Marron clair		K6	NBR 70 Shore A	-30°C / +100°C
					G6	FKM 70 Shore A	-20°C / +200°C
					C6	EPDM 70 Shore A	-45°C / +150°C
DB	B	PTFE + 60% Bronze	Brun foncé	Amélioration Propriétés d'usure Résistance aux déformations et fluage Résistance à la compression Autolubrification Conductivité électrique et thermique N'altère pas les pièces métalliques Baisse de tenue avec certains produits chimiques Utilisation pour des joints dynamiques à forte compression et faible niveau d'usure	K6	NBR 70 Shore A	-30°C / +100°C	Acier Acier chromé Fonte
DB	B	PTFE + 60% Bronze	Brun foncé		G6	FKM 70 Shore A	-20°C / +200°C
B4	B	PTFE + 40% Bronze	Brun foncé		K6	NBR 70 Shore A	-30°C / +100°C
B4	B	PTFE + 40% Bronze	Brun foncé		G6	FKM 70 Shore A	-20°C / +200°C
HG	HG	PE-UHMW	Blanc ou blanc cassé	Excellente résistance à l'usure au contact de l'eau et de l'air	K6	NBR 70 Shore A	-30°C / +80°C	Acier Acier inoxydable Acier chromé Aluminium Bronze Fonte Surface traitée

D'autres qualités de matériaux sont disponibles en fonction de vos particularités.

Données techniques

Logement Gorge Joint de piston - BECA 550 - 559

Jeux d'extrusion

Section radiale S	Jeu radial F/2
Section radiale S	2 MPa	10 MPa	20 MPa	35 MPa
1,45	0,10	0,10	0,08	0,05
2,25	0,15	0,15	0,10	0,07
3,10	0,25	0,20	0,15	0,08
4,70	0,35	0,25	0,20	0,10
6,10	0,50	0,30	0,25	0,15
7,50	0,60	0,40	0,30	0,20

Etats de surface

Rugosité	Surface dynamique	Surface statique	Flans de gorge
Ra	0,05 - 0,2 µm	≤ 1,6 µm	≤ 3,2 µm
Rz	0,4 - 1,6 µm	≤ 6,3 µm	≤ 10,0 µm
Rmax	0,63 - 2,5 µm	≤ 10,0 µm	≤ 16,0 µm

Chanfreins et rayons

Section radiale S	Rayon R1	Rayon R2	Chanfrein C
1,45	0,30	0,40	2,00
2,25	0,30	0,40	2,00
3,10	0,30	0,60	3,00
4,70	0,30	0,80	3,00
6,10	0,30	0,80	5,00
7,50	0,30	1,00	6,00

95 dimensions trouvées

550.008 Demande standard	8,00	5,10	2,40
550.009 Demande standard	9,00	6,10	2,40
550.010 Demande standard	10,00	7,10	2,40
550.012 Demande standard	12,00	9,10	2,40
550.014 Demande standard	14,00	9,50	3,60
550.015 Demande standard	15,00	10,50	3,60
550.016 Demande standard	16,00	11,50	3,60
550.018 Demande standard	18,00	13,50	3,60
550.020 Demande standard	20,00	15,50	3,60
550.022 Demande standard	22,00	17,50	3,60
550.025 Demande standard	25,00	18,80	4,80
550.028 Demande standard	28,00	21,80	4,80
550.030 Demande standard	30,00	23,80	4,80
550.032 Demande standard	32,00	25,80	4,80
550.035 Demande standard	35,00	28,80	4,80
550.038 Demande standard	38,00	28,60	7,10
550.040 Demande standard	40,00	33,80	4,80
550.042 Demande standard	42,00	35,80	4,80
550.045 Demande standard	45,00	38,80	4,80
550.048 Demande standard	48,00	38,60	7,10
550.050 Demande standard	50,00	40,60	7,10
550.052 Demande standard	52,00	42,60	7,10
550.055 Demande standard	55,00	45,60	7,10
550.058 Demande standard	58,00	48,60	7,10
550.060 Demande standard	60,00	50,60	7,10
550.062 Demande standard	62,00	52,60	7,10
550.063 Demande standard	63,00	53,60	7,10
550.065 Demande standard	65,00	55,60	7,10
550.070 Demande standard	70,00	60,60	7,10
550.072 Demande standard	72,00	62,60	7,10
550.075 Demande standard	75,00	65,60	7,10
550.078 Demande standard	78,00	68,60	7,10
550.080 Demande standard	80,00	70,60	7,10
550.082 Demande standard	82,00	72,60	7,10
550.085 Demande standard	85,00	75,60	7,10
550.090 Demande standard	90,00	80,60	7,10
550.095 Demande standard	95,00	85,60	7,10
550.100 Demande standard	100,00	90,60	7,10
550.105 Demande standard	105,00	95,60	7,10
550.110 Demande standard	110,00	100,60	7,10
550.115 Demande standard	115,00	105,60	7,10
550.120 Demande standard	120,00	110,60	7,10
550.125 Demande standard	125,00	112,80	9,50
550.130 Demande standard	130,00	117,80	9,50
550.135 Demande standard	135,00	122,80	9,50
550.140 Demande standard	140,00	127,80	9,50
550.145 Demande standard	145,00	132,80	9,50
550.150 Demande standard	150,00	137,80	9,50
550.155 Demande standard	155,00	142,80	9,50
550.160 Demande standard	160,00	147,80	9,50
