BECA 535

BECA 535
beca_535_3d_v1
beca_535_3d_v2

Description

Le profil BECA 535 est un joint composite de piston double effet constitué d'une bague carrée de pré-serrage réalisée en élastomère et d'une bague de frottement trapézoïdale en Polyuréthane ou en TPC (Hytrel) selon le type d'application.

Avantages

Etanchéité optimale en statique et en dynamique
Excellente résistance à l'abrasion et à l'usure
Pas de vrillage de la bague section carrée sous pressions


Données techniques

Température

-30°C / +100°C

Pression

25 MPa

Vitesse

0,5 m/s

Fluides en contact

Huiles hydrauliques minérales

Applications

Agriculture
Industrie moyenne et lourde
Machines-outils
Manutention / Levage

Matériaux

Bague de frottement

PU 93 Shore A - Bleu
PU 96 Shore A - Bleu
PU Haute temp. 96 Shore A - Beige
TPC-E (Hytrel)

Bague section carrée

NBR 70 Shore A

Dimensions
Cote de montage
Matériaux
Données techniques

Dimensions

535.1008, 535.1010, 535.1012, 535.1014, 535.1015, 535.1016, 535.3016, 535.1018, 535.1020, 535.3020, 535.1021, 535.1022, 535.1024, 535.2025, 535.1025, 535.1028, 535.1030, 535.2032, 535.1032, 535.1035, 535.1036, 535.1038, 535.1040, 535.3040, 535.1042, 535.1045, 535.1048, 535.2050, 535.1050, 535.1052, 535.1053, 535.1055, 535.1057, 535.1058, 535.1060, 535.1062, 535.2063, 535.1063, 535.1065, 535.1068, 535.1070, 535.1072, 535.1075, 535.1080, 535.3080, 535.1082, 535.1085, 535.1087, 535.1090, 535.1092, 535.1095, 535.1100, 535.3100, 535.1105, 535.1108, 535.1110, 535.1115, 535.1120, 535.2125, 535.1125, 535.1127, 535.1130, 535.1132, 535.1135, 535.1140, 535.1145, 535.1150, 535.1155, 535.1160, 535.3160, 535.1165, 535.1170, 535.1175, 535.1180, 535.1185, 535.1190, 535.1195, 535.1200, 535.3200, 535.1205, 535.1210, 535.1215, 535.1220, 535.1230, 535.1240, 535.2250, 535.1250, 535.1260, 535.1270, 535.1280, 535.1290, 535.1300, 535.1310, 535.2320, 535.1320, 535.1330, 535.1340, 535.1350, 535.1360, 535.1370, 535.1380, 535.1390, 535.1400, 535.1410, 535.1420, 535.1430, 535.1440, 535.1450, 535.1460, 535.1470, 535.1480, 535.1490, 535.1500, 535.1550, 535.1600, 535.1650, 535.1700, 535.1750, 535.1800, 535.1850, 535.1900, 535.1950

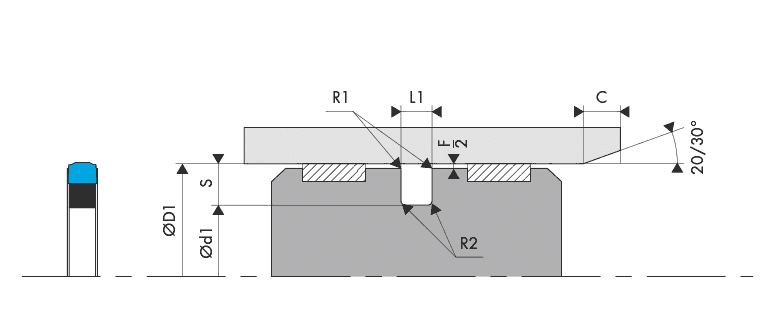

Schéma d'implantationLogement Gorge Joint de piston - Housing Groove Gland Piston seal BECA 535

Cote de montage

Logement Gorge Joint de piston - BECA 535

Cote de montage

Diamètre d'alésage
ØD1 H9		 Diamètre de gorge Largeur de gorge Section radiale Bague carrée
Epaisseur
BECA 535.1
Série standard		 BECA 535.3
Série légère		 BECA 535.2
Série lourde		 Ød1 h9 L1 0/+0,20 S Ep
8,0 - 14,9 15,0 - 39,9 --- D1 - 4,90 2,20 2,45 1,78
15,0 - 39,9 40,0 - 79,9 --- D1 - 7,50 3,20 3,75 2,62
40,0 - 79,9 80,0 - 132,9 15,0 - 39,9 D1 - 11,00 4,20 5,50 3,53
80,0 - 132,9 133,0 - 329,9 40,0 - 79,9 D1 - 15,50 6,30 7,75 5,33
133,0 - 329,9 330,0 - 669,9 80,0 - 132,9 D1 - 21,00 8,10 10,50 6,99
330,0 - 669,9 670,0 - 999,9 133,0 - 329,9 D1 - 24,50 8,10 12,25 6,99
670,0 - 999,9 1000,0 - ** 330,0 - 669,9 D1 - 28,00 9,50 14,00 8,40
1000,0 - ** --- 1000,0 - ** D1 - 38,00 13,80 19,00 12,00

Matériaux

Bague de frottement Bague carrée Surface de contact
Code standard Code ISO Matériau Couleur Caractéristiques Code Nature du matériau Température de service
HG HG PE-UHMW Blanc ou blanc cassé Excellente résistance à l'usure au contact de l'eau et de l'air K6 NBR 70 Shore A -30°C / +80°C Acier
Acier inoxydable
Acier chromé
Aluminium
Bronze
Fonte
Surface traitée
PU U Polyuréthane Bleu Grande résistance mécanique
Bonne résistance à l'usure et à l'abrasion
Module d'élasticité important
Bonne flexibilité
Très bonne résistance à l'ozone et à l'oxydation		 K6 NBR 70 Shore A -30°C / +90°C
PUHT U Polyuréthane Haute Température Blanc ou blanc cassé K6 NBR 70 Shore A -30°C / +100°C

D'autres qualités de matériaux sont disponibles en fonction de vos particularités.

Données techniques

Logement Gorge Joint de piston - BECA 535

Jeux d'extrusion

Section radiale
S		 Jeu radial
F/2
2,45 0,20
3,75 0,30
5,50 0,30
7,75 0,40
10,50 0,40
12,25 0,50
14,00 0,60
19,00 0,70

Etats de surface

Rugosité Surface dynamique Surface statique Flans de gorge
Ra 0,1 - 0,4 µm ≤ 1,6 µm ≤ 3,2 µm
Rz 0,63 - 2,5 µm ≤ 6,3 µm ≤ 10,0 µm
Rmax 1,0 - 4,0 µm ≤ 10,0 µm ≤ 16,0 µm

Chanfreins et rayons

Section radiale
S		 Rayon
R1		 Rayon
R2		 Chanfrein
C
2,45 0,30 0,40 2,00
3,75 0,30 0,60 2,00
5,50 0,30 1,00 2,50
7,75 0,30 1,30 5,00
10,50 0,30 1,80 5,00
12,25 0,30 1,80 6,00
14,00 0,30 2,50 8,00
19,00 0,30 3,00 10,00
122 dimensions trouvées
535.1008
Demande standard
 8,00 3,10 2,20
535.1010
Demande standard
 10,00 5,10 2,20
535.1012
Demande standard
 12,00 7,10 2,20
535.1014
Demande standard
 14,00 9,10 2,20
535.1015
Demande standard
 15,00 7,50 3,20
535.1016
Demande standard
 16,00 8,50 3,20
535.3016
Demande standard
 16,00 11,10 2,20
535.1018
Demande standard
 18,00 10,50 3,20
535.1020
Demande standard
 20,00 12,50 3,20
535.3020
Demande standard
 20,00 15,10 2,20
535.1021
Demande standard
 21,00 13,50 3,20
535.1022
Demande standard
 22,00 14,50 3,20
535.1024
Demande standard
 24,00 16,50 3,20
535.2025
Demande standard
 25,00 14,00 4,20
535.1025
Demande standard
 25,00 17,50 3,20
535.1028
Demande standard
 28,00 20,50 3,20
535.1030
Demande standard
 30,00 22,50 3,20
535.2032
Demande standard
 32,00 21,00 4,20
535.1032
Demande standard
 32,00 24,50 3,20
535.1035
Demande standard
 35,00 27,50 3,20
535.1036
Demande standard
 36,00 28,50 3,20
535.1038
Demande standard
 38,00 30,50 3,20
535.1040
Demande standard
 40,00 29,00 4,20
535.3040
Demande standard
 40,00 32,50 3,20
535.1042
Demande standard
 42,00 31,00 4,20
535.1045
Demande standard
 45,00 34,00 4,20
535.1048
Demande standard
 48,00 37,00 4,20
535.2050
Demande standard
 50,00 34,50 6,30
535.1050
Demande standard
 50,00 39,00 4,20
535.1052
Demande standard
 52,00 41,00 4,20
535.1053
Demande standard
 53,00 42,00 4,20
535.1055
Demande standard
 55,00 44,00 4,20
535.1057
Demande standard
 57,00 46,00 4,20
535.1058
Demande standard
 58,00 47,00 4,20
535.1060
Demande standard
 60,00 49,00 4,20
535.1062
Demande standard
 62,00 51,00 4,20
535.2063
Demande standard
 63,00 47,50 6,30
535.1063
Demande standard
 63,00 52,00 4,20
535.1065
Demande standard
 65,00 54,00 4,20
535.1068
Demande standard
 68,00 57,00 4,20
535.1070
Demande standard
 70,00 59,00 4,20
535.1072
Demande standard
 72,00 61,00 4,20
535.1075
Demande standard
 75,00 64,00 4,20
535.1080
Demande standard
 80,00 64,50 6,30
535.3080
Demande standard
 80,00 69,00 4,20
535.1082
Demande standard
 82,00 66,50 6,30
535.1085
Demande standard
 85,00 69,50 6,30
535.1087
Demande standard
 87,00 71,50 6,30
535.1090
Demande standard
 90,00 74,50 6,30
535.1092
Demande standard
 92,00 76,50 6,30
