BECA 130
Description
Le profil BECA 130 est un joint Gamma. L'étanchéité est réalisée grâce à la force axiale de la lèvre en contact avec le logement. La partie métallique protège la lèvre axiale en élastomère de la pollution extérieure.
Avantages
Bonne étanchéité dynamique
Très bonne protection contre les particules solides extérieures
Lèvre d'étanchéité axiale moderne avec un effort radial faible
Faible perte de puissance
Montage dans un encombrement réduit
Pas de système de rétention complémentaire nécessaire
Données techniques
| Température | -30°C / +200°C |
|---|---|
| Vitesse | 20 m/s |
| Fluides en contact | Huiles hydrauliques minérales |
Applications
Essieux
Machines-outils
Moteurs électriques
Pompes
Transmissions
Matériaux
Elastomère
NBR 70 - 75 Shore A
FKM 70 - 75 Shore A
Cage métallique
Acier - AISI 1010
Dimensions
Matériaux
Cage métallique
Le tableau ci-dessous présente les matériaux qu'il nous est possible de proposer au niveau des cages métalliques.
| Application | Matériau | Norme | Caractéristiques |
|---|---|---|---|
| Cage métallique | Acier standard non allié | AISI 1010 (DIN 1624) |
Acier laminé à froid |
| Cage métallique | Acier Chrome - Nickel | AISI 304 (DIN 1.4301 - V2A) |
Acier inoxydable standard |
| Cage métallique | Acier Chrome - Nickel - Molybdène | AISI 316 (DIN 1.4401 - V4A) |
Acier inoxydable haute résistance contre la corrosion |
Elastomères
ACM (Polyacrylate)
Polymère en éthylocrylate (ou butylacrylate) comportant une faible quantité de monomère nécessaire à la réticulation, l'ACM est un matériau plus résistant à la chaleur que le NBR. Il est souvent utilisé pour les boîtes de vitesses automatiques.
| Résistance chimique | Huiles minérales (huiles de moteur, huiles de boîte de vitesse, huiles ATF Agents atmosphériques et ozone |
|---|---|
| Problème de compatibilité | Liquides de frein avec une base de glycol (Dot 3 & 4) Hydrocarbures aromatiques et chlorés Eau et vapeur d'eau Acides, alcalis, amines |
| Plage de température | -25°C à + 150°C (pointe sur courte durée à +160°C) -35°C / +150°C avec des ACM spéciaux |
AEM (Caoutchouc d'Ethylène - Acrylate)
Copolymère d'éthylène et d'acrylate de méthyle, l'AEM est considéré comme étant plus résistant à la chaleur que l'ACM. C'est un intermédiaire entre l'ACM et le FKM de part ses caractéristiques.
| Résistance chimique | Liquides de refroidissement Huiles minérales agressives Agents atmosphériques Eau |
|---|---|
| Problème de compatibilité | Solvants aromatiques Acides forts Liquides de freins Huiles de boîte de vitesse Huiles ATF |
| Plage de température | - 40°C à + 150°C |
CR (Polychloroprène)
Cet élastomère à base de CR est employé pour l'industrie du froid, et pour les circuits de ventilation. Ce chloroprène a été le premier caoutchouc synthétique développé et commercialisé.
| Résistance chimique | Huiles minérales paraffiniques Huiles de silicone et de graisses Eau et solvants d'eau à basse température Fluides frigorigènes Ammoniac Dioxyde de carbone Agents atmosphériques et ozone |
|---|---|
| Résistance limitée chimiquement | Huiles minérales naphténiques Hydrocarbures aliphatiques (propane, butane, pétrole) Liquides de frein avec une base de glycol |
| Problème de compatibilité | Hydrocarbures aromatiques (benzène) Hydrocarbures chlorés (trichloréthylène) Solvants polaires (cétone, acétone, acide acétique, éthylène-ester) |
| Plage de température | -40°C / +100°C (pointe sur courte durée à +120°C) |
EPDM (Caoutchouc d'Ethylène - Propylène - Diène)
Copolymère d'éthylène-propylène-diène, l'EPDM est couramment utilisé pour la robinetterie eau chaude, pour les circuits de refroidissement, pour les circuits de freinage, pour les lave-vaisselle, et pour les machines à laver.
| Résistance chimique | Eau chaude et vapeur jusqu'à +150°C Liquides de frein avec une base de glycol (Dot 3 & 4) et liquides de frein avec une base de silicone (Dot 5) Acides organiques et inorganiques Agents de nettoyage, alcalis de sodium et de potassium Fluides hydrauliques (HFD-R) Huiles de silicone et graisses Solvants polaires (alcools, les cétones, les esters) Agents atmosphériques et ozone |
|---|---|
| Problème de compatibilité | Huiles minérales et graisses Hydrocarbures Faible imperméabilité au gaz |
| Plage de température | -45°C / +150°C (pointe sur courte durée à +175°C) |
FFKM (Caoutchouc Perfluoré)
Le FFKM présente les meilleures caractéristiques en terme de résistance aux températures élevées, avec une excellente inertie chimique. Cet élastomère à base de FKM est très souvent employé pour l'hydraulique et le pneumatique à température élevée, pour la robinetterie industrielle, pour l'injection / carburation, pour les joints moteur, pour le vide poussé.
| Résistance chimique | Hydrocarbures aliphatiques et aromatiques Solvants polaires (cétones, esters, éthers) Acides organiques et inorganiques Eau et vapeur d'eau Vide poussé |
|---|---|
| Problème de compatibilité | Réfrigérants (R11, R12, R13, R113, R114, etc.) PFPE |
| Plage de température | -15°C / +320°C |
FKM (Caoutchouc Fluoré)
En fonction de leur structure et de leur teneur en fluor, les élastomères fluorés peuvent varier en terme de résistance chimique et de résistance au froid. Cet élastomère à base de FKM est très souvent employé pour l'hydraulique et le pneumatique à température élevée, pour la robinetterie industrielle, pour l'injection / carburation, pour les joints de moteur, pour le vide poussé.
| Résistance chimique | Huiles minérales et graisses, huiles ASTM n°1, IRM 902 et IRM 903. Fluides difficilement inflammables (HFD) Huiles de silicone et graisses Huiles minérales et végétales et graisses Hydrocarbures aliphatiques (propane, butane, pétrole) Hydrocarbures aromatiques (benzène, toluène) Hydrocarbures chlorés (trichloréthylène) Essence (y compris à haute teneur en alcool) Agents atmosphériques et ozone |
|---|---|
| Problème de compatibilité | Liquides de frein avec une base de glycol Gaz ammoniac Acides organiques à faible poids moléculaire (acides formiques et acétiques) |
| Plage de température | -20°C / +200°C (pointe sur courte durée à +230°C) -40°C / +200°C avec des FKM spéciaux |
FVMQ (Caoutchouc Fluorosilicone)
Le FVMQ présente des propriétés mécaniques et physiques très semblables à celles du VMQ. Toutefois, le FVMQ offre une meilleure résistance au carburant et aux huiles minérales. Cependant, le résistance à l'air chaud est moins bonne que pour le VMQ.
| Résistance chimique | Huiles minérales aromatiques (huile IRM 903) Carburants Hydrocarbures aromatiques à bas poids moléculaire (benzène, toluène) |
|---|---|
| Plage de température | -70°C / +175°C |
HNBR (Caoutchouc Butadiène - Acrylonitrile Hydrogéné)
Cet élastomère à base de HNBR est obtenu par hydrogénation sélective des groupes butadiène du NBR. Il est couramment employé pour la direction assistée, et pour la climatisation.
| Résistance chimique | Hydrocarbures aliphatiques Huiles minérales et végétales et graisses Fluides difficilement inflammables (HFA, HFB et HFC) Acides dilués, bases et solutions salines à température modérée Eau et vapeur d'eau jusqu'à +150°C Agents atmosphériques et ozone |
|---|---|
| Problème de compatibilité | Hydrocarbures chlorés Solvants polaires (cétones, esters et éthers) Acides forts |
| Plage de température | -30°C / +150°C (pointe sur courte durée à +160°C) -40°C / +150°C avec des HNBR spéciaux |
NBR (Caoutchouc Butadiène - Acrylonitrile)
Caoutchouc nitrile (NBR) est le terme général pour l'acrylonitrile butadiène copolymère. La teneur en ACN peut varier entre 18% à 50%. Plus la teneur en acrylonitrile est importante, meilleure est la résistance à l'huile et au carburant. A l'inverse, l'élasticité et la déformation rémanente à la compression sont moins bonnes. Le NBR présente de bonnes propriétés mécaniques et une bonne résistance à l'usure. Cependant sa tenue aux agents atmosphériques et à l'ozone est relativement faible.
| Résistance chimique | Hydrocarbures aliphatiques (propane, butane, le pétrole, le carburant diesel) Huiles minérales et graisses Fluides difficilement inflammables (HFA, HFB et HFC) Acides dilués, solutions alcalines et salines à basses températures Eau (jusqu'à +100°C max) |
|---|---|
| Problème de compatibilité | Carburants à haute teneur aromatique Hydrocarbures aromatiques (benzène) Hydrocarbures chlorés (trichloréthylène) Solvants polaires (cétone, acétone, acide acétique, éthylène-ester) Acides forts Liquides de frein avec une base de glycol Agents atmosphériques et ozone |
| Plage de température | -30°C / +100°C (pointe sur courte durée à +120°C) -40°C / +100°C avec des NBR spéciaux |
VMQ (Caoutchouc Silicone : Polysiloxane - Vinyle - Méthyle)
Cet élastomère à base de FVMQ est très souvent employé pour la carburation.
| Résistance chimique | Huiles animales et végétales et graisses Eau à température modérée Solutions salines diluées Agents atmosphériques et ozone |
|---|---|
| Problème de compatibilité | Vapeur surchauffée de l'eau jusqu'à +120°C Hydrocarbures chlorés à faible poids moléculaire (trichloréthylène) Hydrocarbures aromatiques (benzène, toluène) |
| Plage de température | -60°C / +200°C (pointe sur courte durée à +230°C) |
Le tableau ci-dessous donne un aperçu sur les caractéristiques physiques, chimiques et mécaniques pour chacun des matériaux.
| Caractéristiques / Matériaux | ACM | AEM | CR | EPDM | FFKM | FKM | FVMQ | HNBR | NBR | VMQ |
|---|---|---|---|---|---|---|---|---|---|---|
| Résistance à l'abrasion | 2 | 3 | 2 | 2 | 4 | 2 | 4 | 2 | 2 | 4 |
| Résistance aux acides | 4 | 3 | 2 | 2 | 1 | 1 | 3 | 1 | 3 | 3 |
| Résistance chimique | 4 | 2 | 2 | 1 | 1 | 1 | 1 | 2 | 2 | 2 |
| Résistance au froid | 4 | 2 | 2 | 2 | 3 | 4 | 2 | 2 | 2 | 2 |
| Propriétés dynamiques | 3 | 3 | 3 | 2 | 3 | 2 | 4 | 1 | 2 | 4 |
| Propriétés électriques | 3 | 3 | 3 | 2 | 1 | 4 | 1 | 3 | 3 | 1 |
| Résistance à la flamme | 4 | 4 | 2 | 4 | 1 | 1 | 2 | 4 | 4 | 3 |
| Résistance à la chaleur | 1 | 1 | 2 | 2 | 1 | 1 | 1 | 1 | 2 | 1 |
| Imperméabilité | 1 | 1 | 2 | 2 | 2 | 2 | 4 | 2 | 2 | 4 |
| Résistance à l'huile | 1 | 3 | 2 | 4 | 1 | 1 | 2 | 1 | 1 | 2 |
| Résistance à l'ozone | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 2 | 4 | 1 |
| Résistance à la déchirure | 2 | 3 | 3 | 1 | 4 | 3 | 4 | 2 | 2 | 4 |
| Résistance à la traction | 3 | 2 | 2 | 1 | 2 | 1 | 3 | 1 | 2 | 4 |
| Résistance à l'eau / vapeur | 4 | 4 | 3 | 1 | 2 | 3 | 3 | 1 | 2 | 3 |
| Résistance aux agents atmosphériques | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 3 | 1 |
1. Propriétés excellentes 2. Bonnes propriétés 3. Propriétés moyennes 4. Mauvaises propriétés
Compatibilité chimique
Un catalogue « Guide de compatibilité chimique » est téléchargeable dans la rubrique Documentation. Egalement, vous pouvez utiliser gratuitement notre outil en ligne « Compatibilité chimique ».
Ces deux supports vous offrent la possibilité de mesurer le comportement de nos matériaux en contact avec la plupart des fluides existants. Les données affichées sont le résultat de tests minutieux à température ambiante et tiennent compte des dernières publications. Les résultats de tests ne peuvent être perçus comme étant représentatifs à 100% de la réalité en raison des spécificités particulières de votre application. En effet, les tests effectués ne prennent pas en compte les additifs et impuretés pouvant exister dans des conditions réelles d'utilisation ni même les températures à des niveaux élevés possibles. D'autres paramètres peuvent aussi altérer le comportement de nos matériaux tels que la dureté, la rémanence, l'abrasion, etc. Nous vous recommandons donc d'effectuer vos propres tests afin de confirmer la compatibilité de nos matériaux en fonction de votre application spécifique. Notre équipe technique se tient à votre disposition pour tout complément d'information.
Données techniques
Etats de surface
L'état de surface recommandé de l'arbre ne doit pas excéder 4 µm Ra. Aucune bavure ou défaut sur l'arbre ne doit être apparent.
Chanfreins et angles
| Diamètre de l'arbre Ød1 h9 |
Angle | Chanfrein C (+/-) |
|---|---|---|
| 0,00 - 35,00 | 10° / 15° | 2,00 (-0,25 / -0,15) |
| 36,00 - 50,00 | 10° / 15° | 2,00 (-0,28 / -0,18) |
| 51,00 - 135,00 | 10° / 15° | 2,00 (-0,30 / -0,20) |
| 136,00 - 200,00 | 10° / 15° | 2,00 (-0,35 / -0,25) |

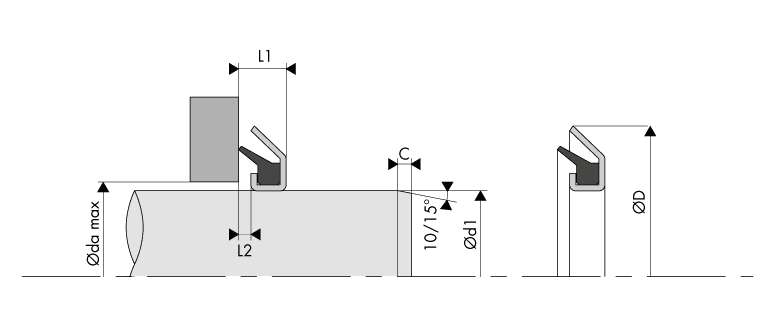

Préconisations de montage
|
130.010035
|
10,00 | 24,00 | 3,50 | 1,00 | 15,00 |
|
130.011035
|
11,00 | 26,00 | 3,50 | 1,00 | 17,00 |
|
130.012035
|
12,00 | 26,00 | 3,50 | 1,00 | 17,00 |
|
130.014040
|
14,00 | 30,00 | 4,00 | 1,00 | 21,00 |
|
130.015040
|
15,00 | 30,00 | 4,00 | 1,00 | 21,00 |
|
130.016040
|
16,00 | 32,00 | 4,00 | 1,00 | 23,00 |
|
130.017040
|
17,00 | 32,00 | 4,00 | 1,00 | 23,00 |
|
130.018040
|
18,00 | 33,00 | 4,00 | 1,00 | 24,00 |
|
130.020040
|
20,00 | 35,00 | 4,00 | 1,00 | 26,00 |
|
130.022040
|
22,00 | 40,00 | 4,00 | 1,00 | 28,00 |
|
130.024040
|
24,00 | 40,00 | 4,00 | 1,00 | 30,00 |
|
130.025040
|
25,00 | 40,00 | 4,00 | 1,00 | 31,00 |
|
130.026040
|
26,00 | 40,00 | 4,00 | 1,00 | 31,00 |
|
130.028040
|
28,00 | 43,00 | 4,00 | 1,00 | 32,00 |
|
130.030045
|
30,00 | 47,00 | 4,50 | 1,00 | 34,00 |
|
130.032045
|
32,00 | 49,00 | 4,50 | 1,00 | 37,00 |
|
130.035045
|
35,00 | 52,00 | 4,50 | 1,00 | 39,00 |
|
130.038045
|
38,00 | 55,00 | 4,50 | 1,00 | 42,00 |
|
130.040045
|
40,00 | 57,00 | 4,50 | 1,00 | 47,00 |
|
130.041045
|
41,00 | 57,00 | 4,50 | 1,00 | 48,00 |
|
130.042045
|
42,00 | 59,00 | 4,50 | 1,00 | 49,00 |
|
130.045045
|
45,00 | 62,00 | 4,50 | 1,00 | 52,00 |
|
130.048045
|
48,00 | 65,00 | 4,50 | 1,00 | 55,00 |
|
130.050055
|
50,00 | 70,00 | 5,50 | 1,00 | 58,00 |
|
130.052055
|
52,00 | 72,00 | 5,50 | 1,00 | 60,00 |
|
130.055055
|
55,00 | 75,00 | 5,50 | 1,00 | 63,00 |
|
130.058055
|
58,00 | 78,00 | 5,50 | 1,00 | 66,00 |
|
130.060055
|
60,00 | 80,00 | 5,50 | 1,00 | 68,00 |
|
130.062055
|
62,00 | 82,00 | 5,50 | 1,00 | 70,00 |
|
130.065055
|
65,00 | 85,00 | 5,50 | 1,00 | 73,00 |
|
130.068055
|
68,00 | 88,00 | 5,50 | 1,00 | 76,00 |
|
130.070055
|
70,00 | 90,00 | 5,50 | 1,00 | 78,00 |
|
130.072055
|
72,00 | 92,00 | 5,50 | 1,00 | 80,00 |
|
130.075055
|
75,00 | 95,00 | 5,50 | 1,00 | 83,00 |
|
130.078055
|
78,00 | 98,00 | 5,50 | 1,00 | 86,00 |
|
130.080055
|
80,00 | 100,00 | 5,50 | 1,00 | 88,00 |
|
130.085055
|
85,00 | 105,00 | 5,50 | 1,00 | 93,00 |
|
130.090055
|
90,00 | 110,00 | 5,50 | 1,00 | 98,00 |
|
130.095055
|
95,00 | 115,00 | 5,50 | 1,00 | 103,00 |
|
130.100055
|
100,00 | 120,00 | 5,50 | 1,00 | 108,00 |
|
130.105055
|
105,00 | 125,00 | 5,50 | 1,00 | 113,00 |
|
130.135065
|
135,00 | 159,00 | 6,50 | 1,00 | 145,00 |
|
130.225075
|
225,00 | 250,00 | 7,50 | 1,00 | 235,00 |
