BECA 862 - 869

Joints tournants / Bagues d'étanchéité en PTFE

BECA 862 - 869

Description

Le profil BECA 862 est une bague d'étanchéité usinée en PTFE vierge ou chargé et est constitué d'une lèvre primaire précontraint par un ressort en V en acier inoxydable pour l'étanchéité dynamique, d'une lèvre anti-pollution, et d'un joint torique pour l'étanchéité statique.
Le profil BECA 869, spécialement conçu pour les applications où le joint est en contact avec des produits alimentaires, se distingue par le fait qu'un surmoulage de silicone est réalisé à l'intérieur du joint, masquant complètement le ressort en V, évitant ainsi que des impuretés s'accumulent dans cette zone délicate à nettoyer.

Avantages

Faible coefficient de frottement, pas d'effet stick-slip au démarrage
Excellente résistance à l'abrasion et à l'extrusion
Large plage de température acceptée
Excellente inertie chimique

Données techniques

Température	-30°C / +200°C
Pression	En statique : 25 MPa En dynamique : 15 MPa
Vitesse	2 m/s
Fluides en contact	Pratiquement tous les types de fluides, produits chimiques et gaz

Applications

Alimentaire
Médical
Pharmaceutique
Industrie générale

Matériaux

Joint profilé

PTFE vierge
PTFE chargé Carbone

Ressort en V

Acier inoxydable

Joint torique

NBR 70 Shore A

Téléchargement

Fiche produit - Bague d'étanchéité en PTFE - BECA 862 - 869 Catalogue - Joints tournants

Dimensions

Cote de montage

Matériaux

Données techniques

Dimensions

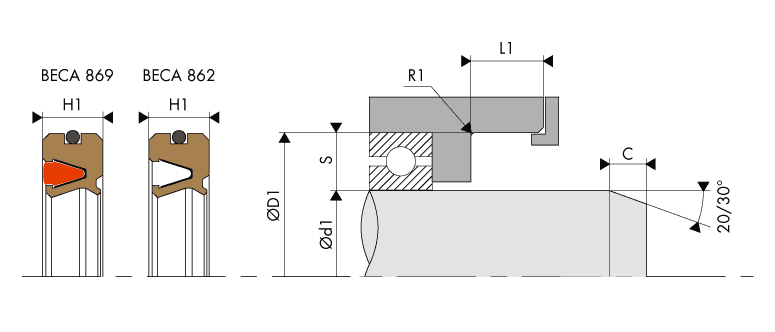

Schéma d'implantation Logement Gorge Bague d'étanchéité en PTFE - Housing Groove PTFE shaft seal - BECA 862 - 869

Cote de montage

Bague d'étanchéité en PTFE - BECA 862 - 869

Cote de montage

Série	Diamètre de l'arbre Ød1 f8/h9	Diamètre d'alésage ØD1 H9	Largeur de gorge L1	Section radiale S
BECA 862.1	≤ 10,00	≤ 18,00	≥ 4,00	≥ 4,00
BECA 862.2	≤ 18,00	≤ 28,00	≥ 6,00	≥ 5,00
BECA 862.3	≤ 25,00	≤ 40,00	≥ 9,00	≥ 7,50
BECA 862.4	≤ 45,00	≤ 67,00	≥ 11,00	≥ 11,00

Matériaux

Bague de frottement					Ressort en V		Joint torique			Surface de contact
Code standard	Code ISO	Matériau	Couleur	Caractéristiques	Code	Nature du matériau	Code	Nature du matériau	Température de service	Surface de contact
DP	P	PTFE Vierge	Blanc	Résistance aux produits chimiques Imperméabilité Diélectrique Anti-adhérant Coefficient de friction faible Alimentaire	I	X10 Cr Ni 18-8	K6	NBR 70 Shore A	-30°C / +100°C	Acier Acier inoxydable Acier chromé Aluminium Bronze Fonte Surface traitée
							G6	FKM 70 Shore A	-20°C / +200°C
							C6	EPDM 70 Shore A	-45°C / +150°C
							F6	VMQ 70 Shore A	-60°C / +200°C
DC	C	PTFE + 25% Carbone	Gris	Amélioration Propriétés d'usure Tenue à la compression Bonne résistance aux produits chimiques Conductivité thermique et électrique Anti-statique Performant dans le cadre d'applications dynamiques avec compression			K6	NBR 70 Shore A	-30°C / +100°C
							G6	FKM 70 Shore A	-20°C / +200°C
							C6	EPDM 70 Shore A	-45°C / +150°C
CG	C	PTFE + 23% Carbone + 2%Graphite	Noir				K6	NBR 70 Shore A	-30°C / +100°C
							G6	FKM 70 Shore A	-20°C / +200°C
							C6	EPDM 70 Shore A	-45°C / +150°C
DV	V	PTFE + 25 % Verre	Bleu	Amélioration Propriétés d'usure Tenue mécanique Légèrement plus abrasif mais phénomène corrigé par l'adjonction de MOS2 Propriétés chimique et diélectrique conservées Bien adapté aux applications avec mouvements rotatif et alternatif simultanés			K6	NBR 70 Shore A	-30°C / +100°C	Acier Acier chromé Fonte
DV	V	PTFE + 25 % Verre	Bleu				G6	FKM 70 Shore A	-20°C / +200°C
VM	M	PTFE + 15 % Verre + 5% MoS2	Gris				K6	NBR 70 Shore A	-30°C / +100°C
VM	M	PTFE + 15 % Verre + 5% MoS2	Gris				G6	FKM 70 Shore A	-20°C / +200°C
DG	G	PTFE + 15% Graphite	Noir	Amélioration Propriétés d'usure Diminution de l'usure des pièces métalliques Autolubrification Conductivité thermique et électrique Faible perméabilité Bon coefficient de frottement Anti statique Performant dans le cadre d'applications dynamiques avec autolubrification			K6	NBR 70 Shore A	-30°C / +100°C	Acier Acier inoxydable Acier chromé Aluminium Bronze Fonte Surface traitée
							G6	FKM 70 Shore A	-20°C / +200°C
							C6	EPDM 70 Shore A	-45°C / +150°C
DB	B	PTFE + 60% Bronze	Brun foncé	Amélioration Propriétés d'usure Résistance aux déformations et fluage Résistance à la compression Autolubrification Conductivité électrique et thermique N'altère pas les pièces métalliques Baisse de tenue avec certains produits chimiques Utilisation pour des joints dynamiques à forte compression et faible niveau d'usure			K6	NBR 70 Shore A	-30°C / +100°C	Acier Acier chromé Fonte
DB	B	PTFE + 60% Bronze	Brun foncé				G6	FKM 70 Shore A	-20°C / +200°C
B4	B	PTFE + 40% Bronze	Brun foncé				K6	NBR 70 Shore A	-30°C / +100°C
B4	B	PTFE + 40% Bronze	Brun foncé				G6	FKM 70 Shore A	-20°C / +200°C

D'autres qualités de matériaux sont disponibles en fonction de vos particularités.

Données techniques

Logement Gorge Bague d'étanchéité en PTFE - BECA 862 - 869

Etats de surface

Rugosité	Surface dynamique	Surface statique	Flans de gorge
Ra	0,05 - 0,2 µm	≤ 1,6 µm	≤ 3,2 µm
Rz	0,4 - 1,6 µm	≤ 6,3 µm	≤ 10,0 µm
Rmax	0,63 - 2,5 µm	≤ 10,0 µm	≤ 16,0 µm

Chanfreins et rayons

Section radiale S	Rayon R1	Chanfrein C
≥ 4,00	0,20	3,00
≥ 5,00	0,20	3,00
≥ 7,50	0,30	4,00
≥ 11,00	0,30	5,00

Uniquement sur demande
