BECA 086A
BECA 086A
Description

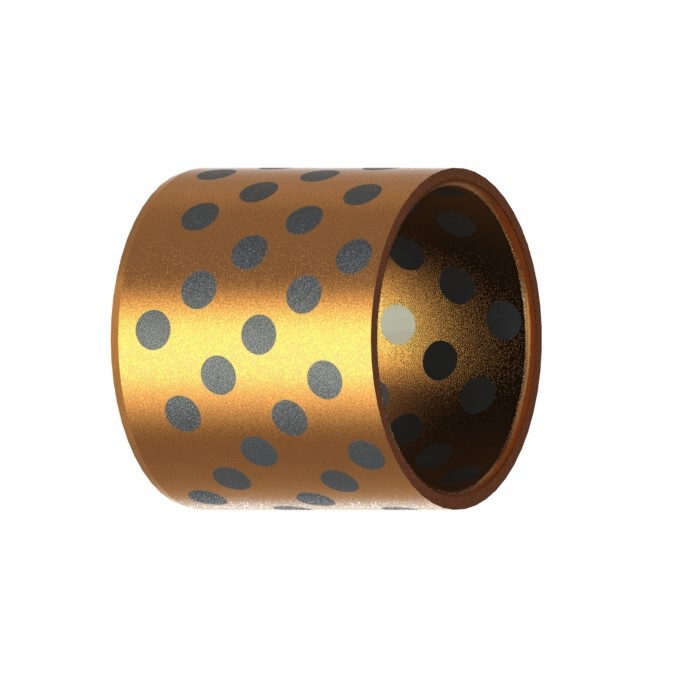

Le profil BECA 086A est un coussinet cylindrique usiné constitué de deux éléments ; une structure en laiton CuZn24Al6 offrant de très bonnes performances mécaniques et une très bonne résistance à l'usure et des pastilles de graphite solide permettant une autolubrification du coussinet.
Avantages
Auto-lubrifiant
Faible coefficient de frottement
Faible taux d'usure
Bonne résistance à la corrosion
Capacité de charge moyenne
Convient aux températures élevées
Convient pour les mouvements intermittents
Applications
Fonderie
Navire
Turbine à vapeur
Turbine hydraulique
Machine moulage par injection
Téléchargement
Dimensions
Données techniques
Recommandations de conception

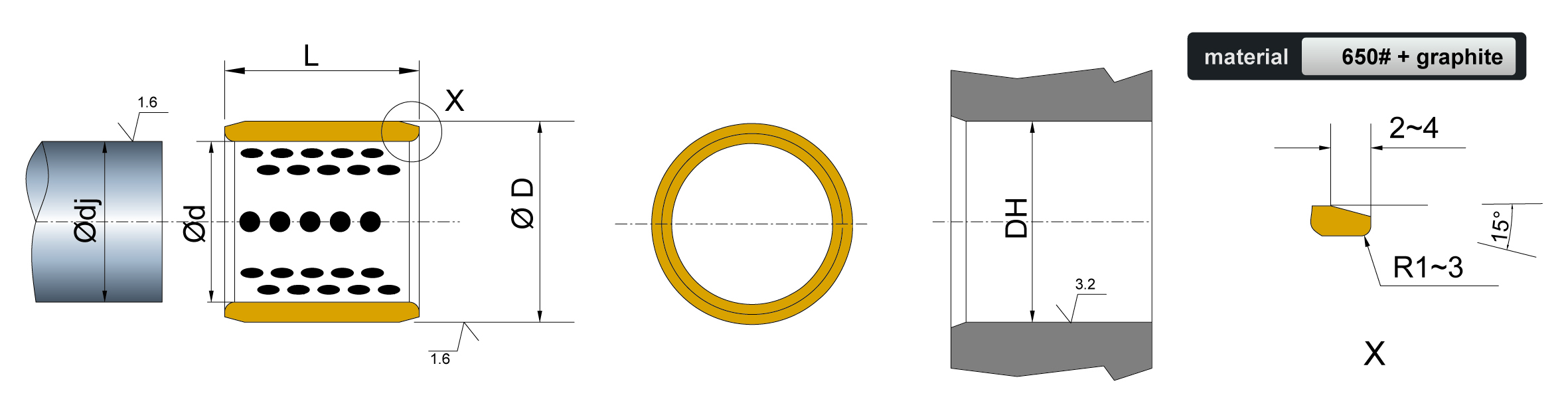

Dimensions
Schéma d'implantation
Données techniques
Conditions limites
| Donnée | Valeur | Unité | |
|---|---|---|---|
| Fonctionnement | Sec | + | |
| Lubrifié | ++ | ||
| Température | T° maxi | +300 | °C |
| T° mini | -100 | °C | |
| Charge maxi | Statique | 100 | MPa |
| Dynamique | 15 | MPa | |
| Vitesse maxi | Continu | 0.4 | m/s |
| PV maxi | Lubrifié, continu | 3.8 | MPa.m/s |
| Coefficient de frottement | Lubrifié | <0,16 | - |
| Conductivité thermique | 121 | W/mK | |
| Coefficient de dilatation thermique linéaire | 18x10(-6) | /K | |
Recommandations de conception
Tolérances appliquées au niveau des interfaces
| Dimension de l'arbre |
Dimension de l'alésage |
||
|---|---|---|---|
| Ødj | f7 | ØDH | H7 |
Etats de surface
| Rugosité | Diamètre de l'arbre Ødj |
Diamètre d'alésage ØDH |
Autres surfaces |
|---|---|---|---|
| Ra | 0.2 - 0.4 µm | 1.6 - 3.2 µm | 25 µm |
Uniquement sur demande
