BECA 084B
BECA 084B - bronze
Description

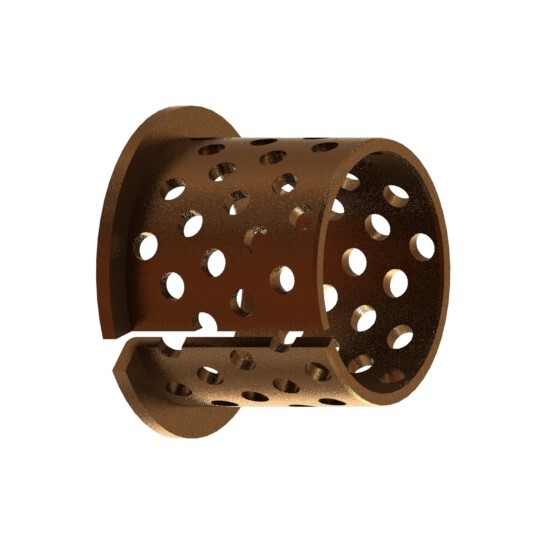

Le profil BECA 084B est un coussinet à collerette constitué d'une seule couche structurelle en bronze servant à la fois de support et de couche de glissement dotée de trous de lubrification.
Avantages
Faible coefficient de frottement
Bonne résistance à la corrosion
Capacité de charge élevée
Longue durée de vie
Bonne conductivité thermique
Bonne stabilité dimensionnelle
Applications
Application oscillante
Engins de levage
Engins de chantier
Tracteur
Camion
Machine outils
Téléchargement
Dimensions
Données techniques
Recommandations de conception
Dimensions

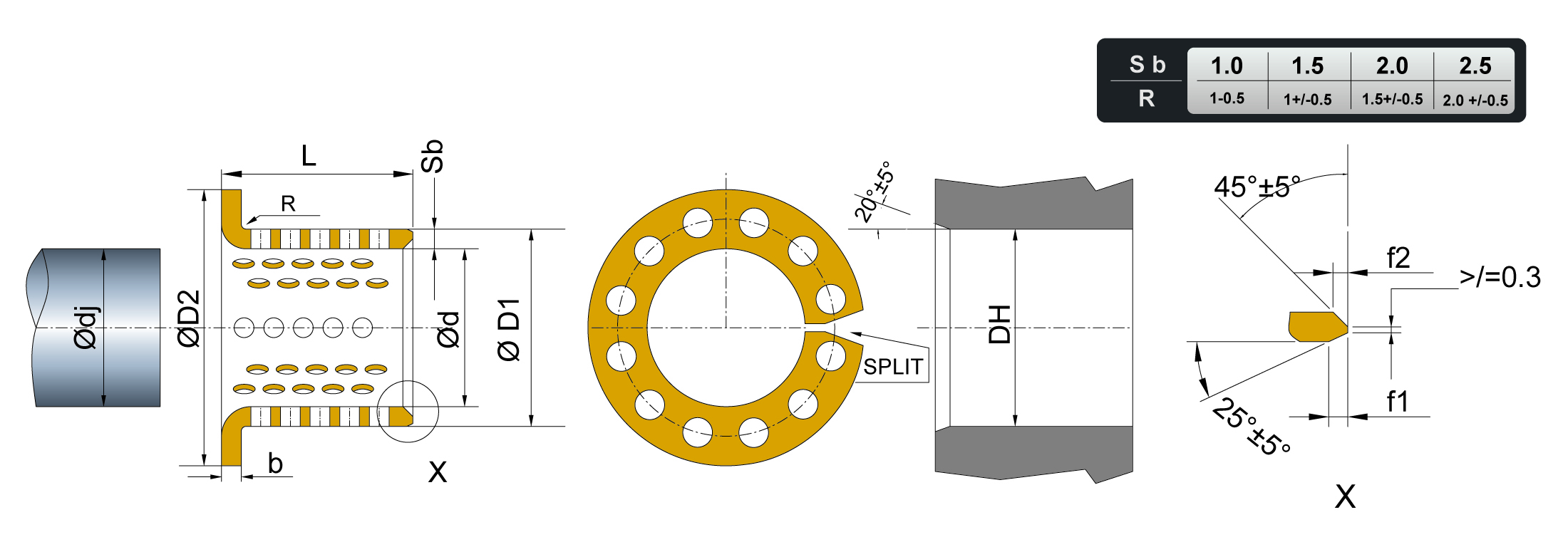

Schéma d'implantation
Données techniques
Conditions limites
| Donnée | Valeur | Unité | |
|---|---|---|---|
| Fonctionnement | Sec | - | |
| Lubrifié | ++ | ||
| Température | T° maxi | +200 | °C |
| T° mini | -100 | °C | |
| Charge maxi | Statique | 120 | MPa |
| Rotation et Oscillations | 40 | MPa | |
| Vitesse maxi | Lubrifié, continu | 2.5 | m/s |
| PV maxi | Lubrifié, continu | 2.8 | MPa.m/s |
| Coefficient de frottement | Lubrifié | 0,08-0,25 | - |
| Conductivité thermique | 60 | W/mK | |
| Coefficient de dilatation thermique linéaire | 15x10(-6) | /K | |
Recommandations de conception
Tolérances appliquées au niveau des interfaces
| Dimension de l'arbre |
Dimension de l'alésage |
||
|---|---|---|---|
| Ødj | f7 | ØDH | H7 |
Etats de surface
| Rugosité | Diamètre de l'arbre Ødj |
Diamètre d'alésage ØDH |
Autres surfaces |
|---|---|---|---|
| Ra | 0.2 - 0.4 µm | 1.6 - 3.2 µm | 25 µm |
Uniquement sur demande
