BECA 080E

Coussinets de glissement / Coussinets roulés

BECA 080E - bronze

Description

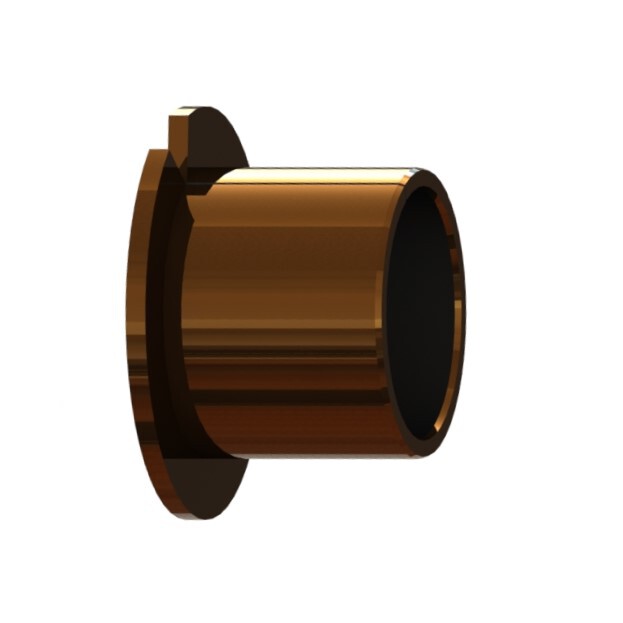

Le profil BECA 080E - PTFE + Bronze/Pb - est un coussinet autolubrifiant avec collerette constitué d'une couche structurelle en bronze, d'une couche médiane en bronze fritté poreux et d'une couche de glissement à base de mélange de PTFE et Pb.

Avantages

Autolubrifiant

Faible coefficient de frottement

Bonne résistance à l'usure

Bonne résistance à l'abrasion

Adapté aux mouvements de rotation importants

Adapté aux charges importantes

Applications

Cimenterie
Convoyeur à vis
Métallurgie

Téléchargement

Dimensions

Données techniques

Recommandations de conception

Dimensions

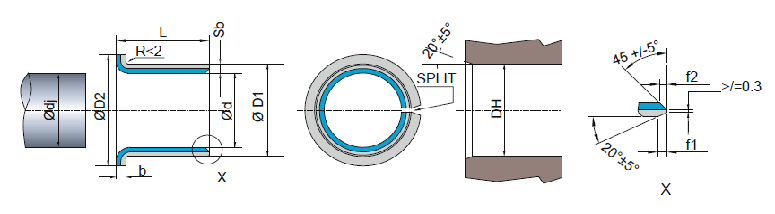

Schéma d'implantation Logement - Groove - BECA 080B - BECA 080E

Données techniques

Logement - Groove - BECA 080B - BECA 080E

Microstructure

Représentation		Description
	1	Composition PTFE/Pb, 0,01-0,03 mm, matériau anti-abrasion, qui formera un film lubrifiant pendant le fonctionnement
	2	Couche de poudre de bronze fritté, 0,2-0,35 mm, qui renforce encore la combinaison de la plaque de bronze et de la couche de PTFE et transfère la chaleur plus rapidement
	3	Support en bronze, supporte une charge élevée et transfère la chaleur, anti-corrosion

Conditions limites

Donnée		Valeur	Unité
Fonctionnement	Sec	++
Fonctionnement	Lubrifié	+
Température	T° maxi	+280	°C
Température	T° mini	-195	°C
Charge maxi	Statique	250	MPa
	Faibles mouvements	140	MPa
	Rotation et Oscillations	60	MPa
Vitesse maxi	Sec	2	m/s
Vitesse maxi	Lubrifié	5	m/s
PV maxi	Sec, en pointe	3,6	MPa.m/s
	Sec, en continu	1,8
	Lubrifié	50
Coefficient de frottement	Sec	0,08-0,20	-
Coefficient de frottement	Lubrifié	0,02-0,07	-
Conductivité thermique		70	W/(m.K)
Coefficient de dilatation thermique linéaire		17x10(-6)	/K

Recommandations de conception

Tolérances appliquées au niveau des interfaces

Dimension de l'arbre	Tolérance	Dimension de l'alésage	Tolérance
Ødj ≤ 4.00 mm	h6	ØDH ≤ 4.00 mm	H6
4.00 mm < Ødj ≤ 80.00 mm	f7	ØDH > 4.00 mm	H7
Ødj > 80.00 mm	h8

Etats de surface

Rugosité	Diamètre de l'arbre Ødj	Diamètre d'alésage ØDH	Autres surfaces
Ra	0.2 - 0.4 µm	1.6 - 3.2 µm	25 µm

74 dimensions trouvées

080.006004E Demande standard	6	8	4
080.006007E Demande standard	6	8	7
080.006008E Demande standard	6	8	8
080.008005E Demande standard	8	10	5,5
080.008006E Demande standard	8	10	6
080.008007E Demande standard	8	10	7,5
080.008008E Demande standard	8	10	8
080.008009E Demande standard	8	10	9,5
080.008010E Demande standard	8	10	10
080.010007E Demande standard	10	12	7
080.010009E Demande standard	10	12	9
080.010012E Demande standard	10	12	12
080.010017E Demande standard	10	12	17
080.012007E Demande standard	12	14	7
080.012009E Demande standard	12	14	9
080.012012E Demande standard	12	14	12
080.012015E Demande standard	12	14	15
080.012017E Demande standard	12	14	17
080.014012E Demande standard	14	16	12
080.014017E Demande standard	14	16	17
080.015009E Demande standard	15	17	9
080.015012E Demande standard	15	17	12
080.015017E Demande standard	15	17	17
080.016012E Demande standard	16	18	12
080.016017E Demande standard	16	18	17
080.018012E Demande standard	18	20	12
080.018017E Demande standard	18	20	17
080.018020E Demande standard	18	20	20
080.020011E Demande standard	20	23	11,5
080.020012E Demande standard	20	23	12
080.020015E Demande standard	20	23	15
080.020016E Demande standard	20	23	16,5
080.020017E Demande standard	20	23	17
080.020021E Demande standard	20	23	21,5
080.020022E Demande standard	20	23	22
080.022015E Demande standard	22	25	15
080.022020E Demande standard	22	25	20
080.025011E Demande standard	25	28	11,5
080.025012E Demande standard	25	28	12
080.025016E Demande standard	25	28	16,5
080.025017E Demande standard	25	28	17
080.025021E Demande standard	25	28	21,5
080.025022E Demande standard	25	28	22
080.030016E Demande standard	30	34	16
080.030026E Demande standard	30	34	26
080.035016E Demande standard	35	39	16
080.035026E Demande standard	35	39	26
080.040016E Demande standard	40	44	16
080.040026E Demande standard	40	44	26
080.045016E Demande standard	45	50	16
