BECA 080A
BECA 080A - acier
Description

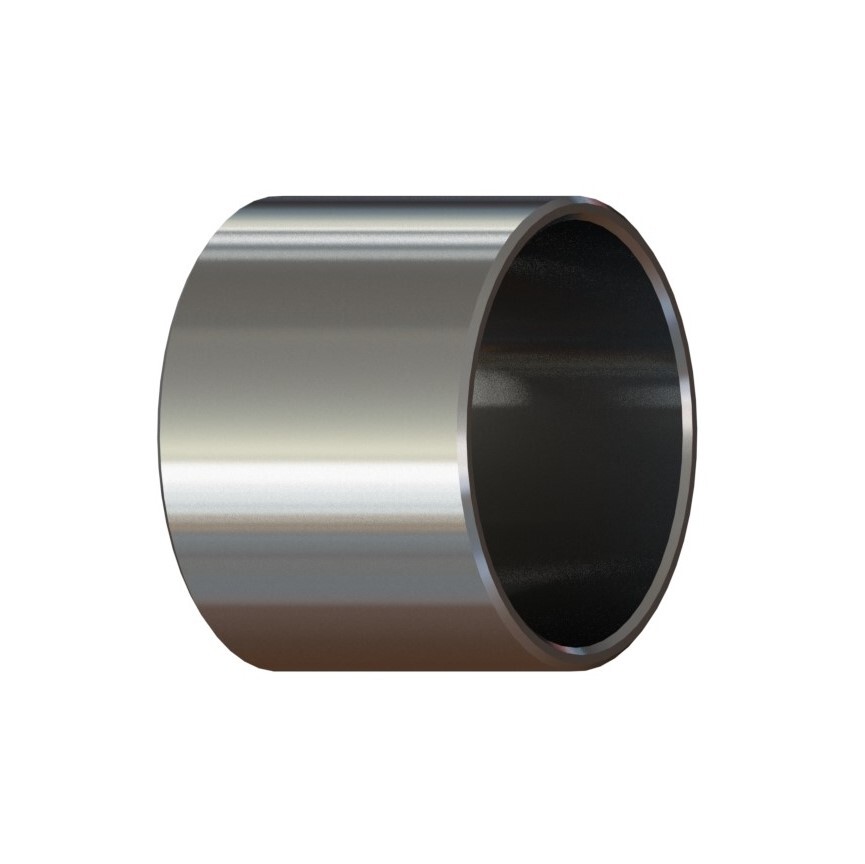

Le profil BECA 080A - PTFE + Acier/Pb - est un coussinet autolubrifiant constitué d'une couche structurelle en acier à faible teneur en carbone, d'une couche médiane en bronze fritté poreux. et d'une couche de glissement, à base de mélange de PTFE et Pb.
Avantages
Autolubrifiant
Faible coefficient de frottement
Bonne résistance à l'usure
Bonne résistance à l'abrasion
Adapté aux mouvements de rotation importants
Adapté aux charges importantes
Applications
Equipements de gymnase
Imprimeries
Photocopieuses
Tabac
Textile
Imprimeries
Photocopieuses
Tabac
Textile
Téléchargement
Dimensions
Données techniques
Recommandations de conception
Dimensions

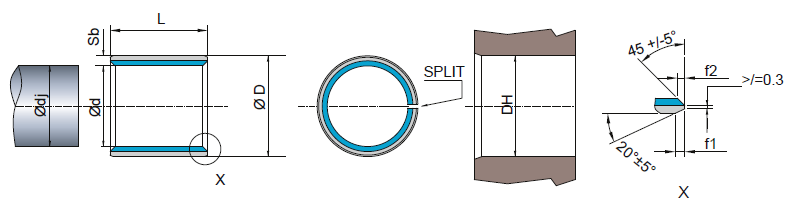

Schéma d'implantation
Données techniques
Microstructure
| Représentation | Description | |
|---|---|---|
 |
1 |
Composition PTFE/Pb, 0,01-0,03 mm, matériau anti-abrasion, qui formera un film lubrifiant pendant le fonctionnement |
| 2 |
Couche de poudre de bronze fritté, 0,2-0,35 mm, qui renforce davantage la combinaison de la plaque d'acier et de la couche de PTFE et transfère la chaleur plus rapidement |
|
| 3 | Support en acier à faible teneur en carbone, supporte une chaleur de transfert de charge élevée | |
| 4 | Couche de placage cuivre/étain, anti-corrosion | |
Conditions limites
| Donnée | Valeur | Unité | |
|---|---|---|---|
| Fonctionnement | Sec | ++ | |
| Lubrifié | + | ||
| Température | T° maxi | +280 | °C |
| T° mini | -195 | °C | |
| Charge maxi | Statique | 250 | MPa |
| Faibles mouvements | 140 | MPa | |
| Rotation et Oscillations | 60 | MPa | |
| Vitesse maxi | Sec | 2,5 | m/s |
| Lubrifié | 5 | m/s | |
| PV maxi | Sec, en pointe | 3,6 | MPa.m/s |
| Sec, en continu | 1,8 | ||
| Coefficient de frottement | Sec | 0,08-0,20 | - |
| Lubrifié | 0,02-0,07 | - | |
| Conductivité thermique | 42 | W/(m.K) | |
| Coefficient de dilatation thermique linéaire | 12x10(-6) | /K | |
Recommandations de conception
Tolérances appliquées au niveau des interfaces
| Dimension de l'arbre |
Tolérance | Dimension de l'alésage |
Tolérance |
|---|---|---|---|
| Ødj ≤ 4.00 mm | h6 | ØDH ≤ 4.00 mm | H6 |
| 4.00 mm < Ødj ≤ 80.00 m | f7 | ØDH > 4.00 mm | H7 |
| Ødj > 80.00 mm | h8 |
Etats de surface
| Rugosité | Diamètre de l'arbre Ødj |
Diamètre d'alésage ØDH |
Autres surfaces |
|---|---|---|---|
| Ra | 0.2 - 0.4 µm | 1.6 - 3.2 µm | 25 µm |
