BECA 087F

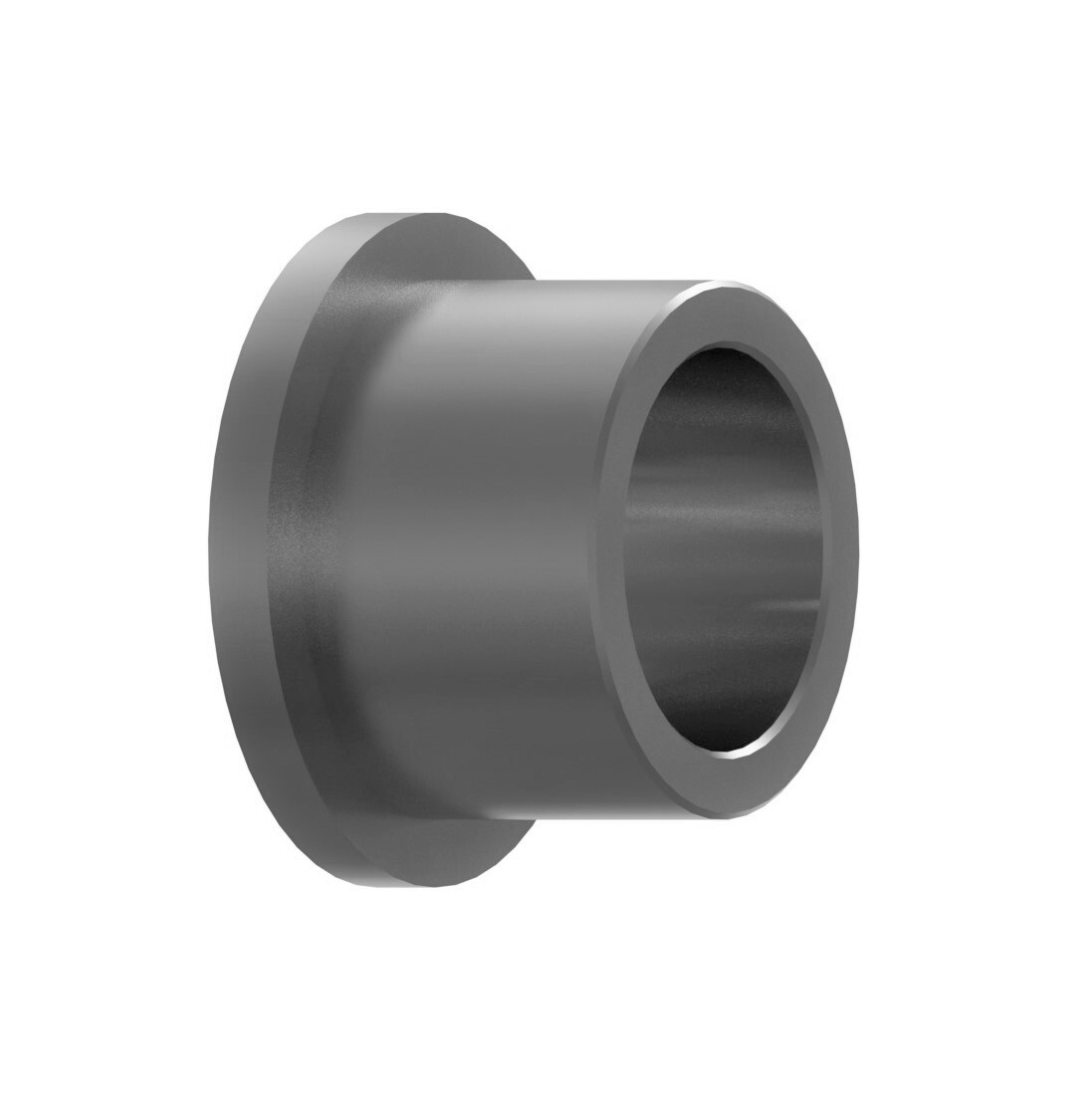

BECA 087F - acier
CAT__087F__1

Description

Le profil BECA 087F est un coussinet de glissement à collerette auto-lubrifié composé d'une structure poreuse d'acier fritté imprégné d'un lubrifiant par capillarité sous vide lui offrant d'excellentes propriétés de glissement.

Avantages

Solution économique
Auto-lubrifiant
Utilisation à sec
Aucun entretien

Applications

Application lourde
Application oscillante
Application faible vitesse

Téléchargement

Dimensions
Données techniques
Recommandations de conception

Dimensions

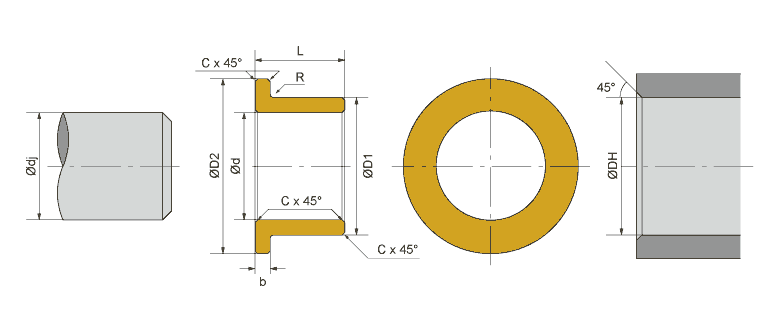

Schéma d'implantationSCHEMA_IMPL_BECA-087B

Données techniques

SCHEMA_IMPL_BECA-087B

Microstructure

Représentation Description
087F structure 1

Acier fritté

2 Huile imprégnée

Conditions limites

Donnée Valeur Unité
Fonctionnement Sec ++
Lubrifié +
Température T° maxi +120 °C
T° mini -20 °C
Charge maxi Statique 50 MPa
Vitesse maxi / 5 m/s
PV maxi Sec, en continu 1,3 MPa.m/s
Coefficient de frottement / 0,025 kg/mm2
Imprégnation d'huile / 22 %



Recommandations de conception

SCHEMA_IMPL_BECA-087B

Tolérances appliquées au niveau des interfaces et du coussinet

Diamètre d'arbre

Tolérance

Diamètre d'alésage

Tolérance
Ødj h7 ØDH H7

Diam. inter

du coussinet

Tolérance

Diam. exter

du coussinet

Tolérance

Largeur

du coussinet

Tolérance
Ød 3 - 49 mm E7 ØD1 - ØD2 r7 L Js13
Ød >= 50 mm E7 ØD1 - ØD2 r8 L Js13




58 dimensions trouvées
087-061006F
Demande standard
6 10 14 6
087-061010F
Demande standard
6 10 14 10
087-081208F
Demande standard
8 12 8 16
087-008010F
Demande standard
8 12 16 10
087-008012F
Demande standard
8 12 16 12
087-008014F
Demande standard
8 12 16 14
087-081214F
Demande standard
8 12 16 14
087-081216F
Demande standard
8 12 16 16
087-008008F
Demande standard
8 14 18 8
087-101310F
Demande standard
10 13 10 16
087-010012F
Demande standard
10 14 18 12
087-101412F
Demande standard
10 14 18 12
087-010008F
Demande standard
10 16 20 8
087-010010F
Demande standard
10 16 20 10
087-010016F
Demande standard
10 16 20 16
087-121512F
Demande standard
12 15 18 12
087-012012F
Demande standard
12 16 18 12
087-121812F
Demande standard
12 18 22 12
087-014012F
Demande standard
14 20 25 12
087-014025F
Demande standard
14 20 25 25
087-015012F
Demande standard
15 22 28 12
087-015016F
Demande standard
15 22 28 16
087-015022F
Demande standard
15 22 28 22
087-015024F
Demande standard
15 22 28 24
087-015030F
Demande standard
15 22 28 30
087-016012F
Demande standard
16 22 28 12
087-016016F
Demande standard
16 22 28 16
087-016025F
Demande standard
16 22 28 25
087-162225F
Demande standard
16 22 28 25
087-162228F
Demande standard
16 22 28 28
087-018016F
Demande standard
18 25 32 16
087-020016F
Demande standard
20 28 35 16
087-020020F
Demande standard
20 28 35 20
087-020025F
Demande standard
20 28 35 25
087-020030F
Demande standard
20 28 35 30
087-020035F
Demande standard
20 28 35 35
087-022020F
Demande standard
22 32 40 20
087-253016F
Demande standard
25 30 40 16
087-025016F
Demande standard
25 35 45 16
087-025025F
Demande standard
25 35 45 25
087-030020F
Demande standard
30 40 50 20
087-030030F
Demande standard
30 40 50 30
087-035020F
Demande standard
35 45 55 20
087-354520F
Demande standard
35 45 55 20
087-035035F
Demande standard
35 45 55 35
087-354535F
Demande standard
35 45 55 35
087-035040F
Demande standard
35 45 55 40
087-354540F
Demande standard
35 45 55 40
087-040025F
Demande standard
40 50 60 25
087-040040F
Demande standard
40 50 60 40
 1 2
