BECA 087B

Coussinets de glissement / Coussinets frittés

BECA 087B - bronze

Description

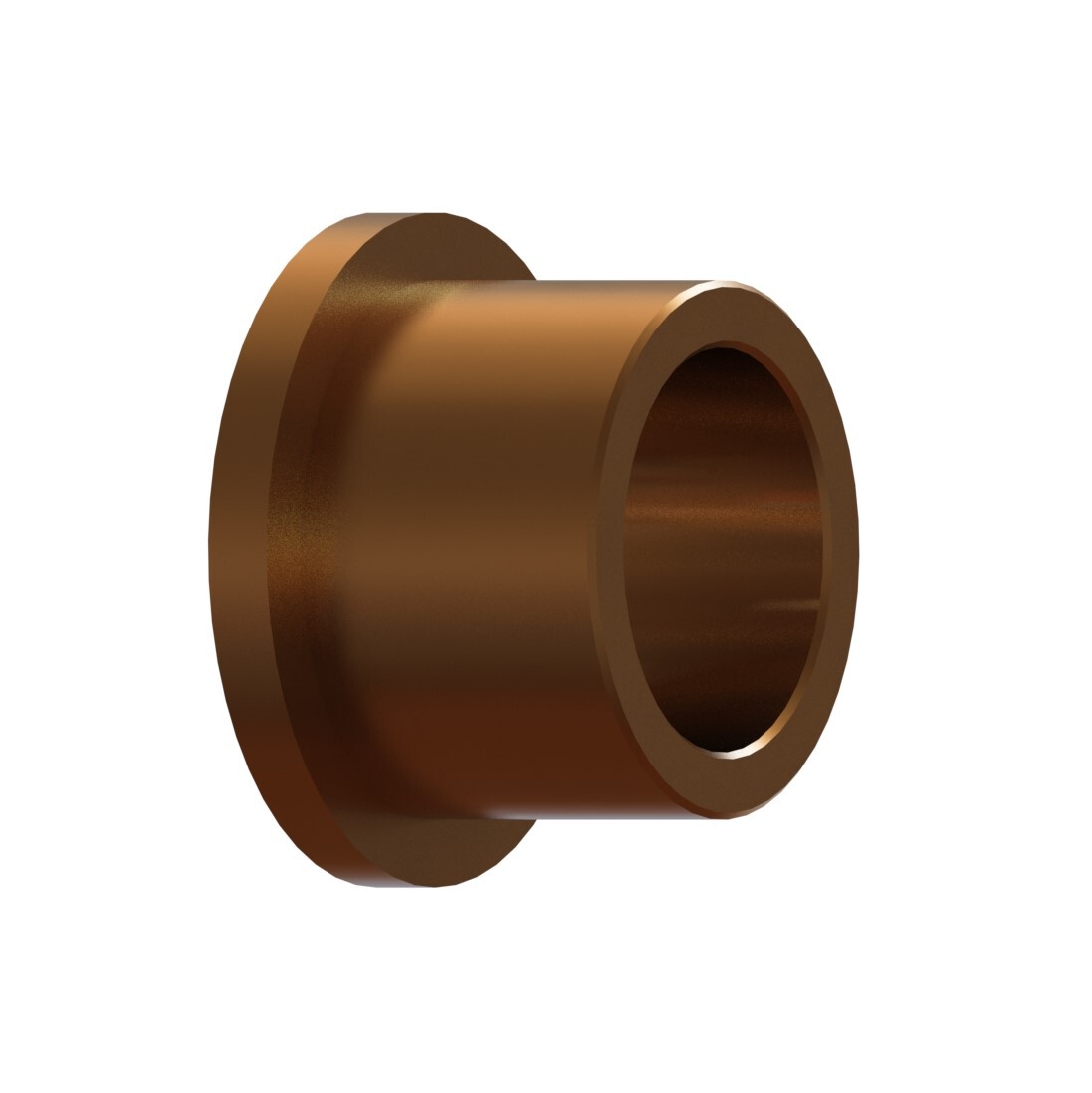

Le profil BECA 087B est un coussinet de glissement avec collerette auto-lubrifié composé d'une structure poreuse de bronze fritté imprégné d'un lubrifiant par capillarité sous vide lui offrant d'excellentes propriétés de glissement.

Avantages

Auto-lubrifiant

Utilisation à sec

Aucun entretien

Vitesse linéaire élevée

Applications

Perceuse

Visseuse

Mixeur

Robot ménager

Téléchargement

Dimensions

Données techniques

Recommandations de conception

Dimensions

Schéma d'implantation SCHEMA_IMPL_BECA-087B

Données techniques

SCHEMA_IMPL_BECA-087B

Microstructure

Représentation		Description
	1	Bronze fritté
	2	Huile imprégnée

Conditions limites

Donnée		Valeur	Unité
Fonctionnement	Sec	+++
Fonctionnement	Lubrifié	+
Température	T° maxi	+120	°C
Température	T° mini	-20	°C
Charge maxi	Statique	20	MPa
Vitesse maxi	/	7	m/s
PV maxi	Sec, en continu	1,8	MPa.m/s
Coefficient de frottement	/	0,03	kg/mm2
Imprégnation d'huile	/	22	%

Recommandations de conception

Tolérances appliquées au niveau des interfaces et du coussinet

Diamètre d'arbre	Tolérance	Diamètre d'alésage	Tolérance
Ødj	h7	ØDH	H7
Diam. inter du coussinet	Tolérance	Diam. exter du coussinet	Tolérance	Largeur du coussinet	Tolérance
Ød 3 - 49 mm	F7	ØD1 - ØD2	r7	L	Js13
Ød >= 50 mm	F7	ØD1 - ØD2	r8	L	Js13

128 dimensions trouvées

087-030610B Demande standard	3	6	8	10
087-040817B Demande standard	4	8	9	17
087-050865B Demande standard	5	8	11	6,5
087-050812B Demande standard	5	8	11	12
087-051008B Demande standard	5	10	12	8
087-051005B Demande standard	5	10	13	5
087-051015B Demande standard	5	10	13	15
087-610122B Demande standard	6	10	12	6
087-061006B Demande standard	6	10	14	6
087-061013B Demande standard	6	10	14	13
087-061208B Demande standard	6	12	14	8
087-061213B Demande standard	6	12	14	13
087-061220B Demande standard	6	12	14	20
087-071215B Demande standard	7	12	15	15
087-081206B Demande standard	8	12	15	6
087-B81208F Demande standard	8	12	16	8
087-081212B Demande standard	8	12	16	12
087-081214B Demande standard	8	12	16	14
087-B81216F Demande standard	8	12	16	16
087-081408B Demande standard	8	14	18	8
087-081414B Demande standard	8	14	18	14
087-081420B Demande standard	8	14	18	20
087-081520B Demande standard	8	15	18	20
087-091215B Demande standard	9	12	15,5	15
087-091520B Demande standard	9	15	20	20
087-B101310 Demande standard	10	13	16	10
087-101415B Demande standard	10	14	17,2	15
087-101408B Demande standard	10	14	18	8
087-101410B Demande standard	10	14	18	10
087-101414B Demande standard	10	14	18	14
087-101420B Demande standard	10	14	18	20
087-101520B Demande standard	10	15	19	20
087-101522B Demande standard	10	15	19	22
087-101610B Demande standard	10	16	20	10
087-101616B Demande standard	10	16	20	16
087-101620B Demande standard	10	16	20	20
087-101630B Demande standard	10	16	20	30
087-121509B Demande standard	12	15	22	9
087-121610B Demande standard	12	16	20	10
087-121612B Demande standard	12	16	20	12
087-121616B Demande standard	12	16	20	16
087-121625B Demande standard	12	16	20	25
087-121712B Demande standard	12	17	22	12
087-121812B Demande standard	12	18	22	12
087-121818B Demande standard	12	18	22	18
087-121825B Demande standard	12	18	22	25
087-B121820 Demande standard	12	18	24	20
087-131825B Demande standard	13	18	23	25
087-142025B Demande standard	14	20	24	25
087-142514B Demande standard	14	20	25	14
