BECA 480

Joints pneumatiques / Joints racleurs

BECA 480

Description

Le profil BECA 480 est un joint racleur composite constitué d'une bague de frottement réalisée en PTFE chargé et d'un joint torique de pré-serrage en élastomère.

Avantages

Faible coefficient de frottement, pas d'effet stick-slip
Large plage de température et excellente resistance chimique, selon les matériaux choisis
Excellente résistance à l'abrasion et à l'usure
Très bon effet de raclage contre les pollutions extérieures

Données techniques

Température	-30°C / +200°C
Vitesse	5 m/s
Fluides en contact	Air lubrifié Air sans huile Gaz non agressifs

Applications

Amortisseurs
Vérins standard

Matériaux

Bague de frottement

PTFE chargé Bronze
PTFE chargé Carbone
PTFE vierge

Joint torique

NBR 70 Shore A
FKM 70 Shore A

Téléchargement

Fiche produit - joint pneumatique racleur - BECA 480

Dimensions

Cote de montage

Matériaux

Données techniques

Dimensions

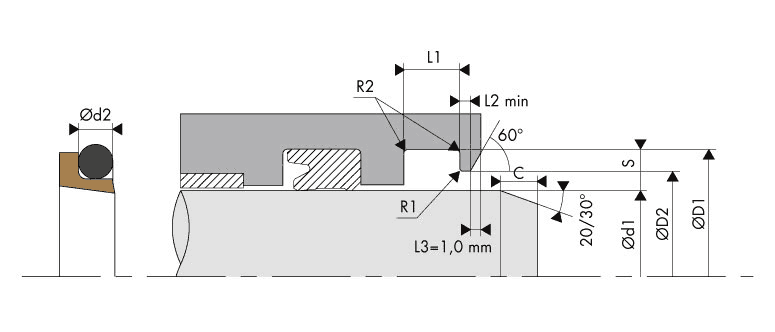

Schéma d'implantation Logement Gorge Joint racleur - Housing Groove Gland Wiper scraper seal BECA 480

Cote de montage

Logement Gorge Joint racleur - BECA 480

Cote de montage

Diamètre de tige Ød1 f8/h9		Diamètre de gorge	Diamètre d'alésage	Largeur de gorge	Largeur de l'épaulement	Diamètre de tore
Diamètre de tige Ød1 f8/h9		Diamètre de gorge	Diamètre d'alésage	Largeur de gorge	Largeur de l'épaulement	Diamètre de tore
Série standard	Série étendue	ØD1 H9	ØD2 H9	L1 0/+0,20	L2 min	Ød2
4,0 - 11,9	4,0 - 130,0	d1 + 4,80	d1 + 2,70	3,70	2,00	1,78
12,0 - 64,9	10,0 - 245,0	d1 + 6,80	d1 + 3,50	5,00	2,00	2,62
65,0 - 250,9	25,0 - 400,0	d1 + 8,80	d1 + 4,00	6,00	3,00	3,53
251,0 - 420,9	40,0 - 655,0	d1 + 12,20	d1 + 4,50	8,40	4,00	5,33
421,0 - 650,9	110,0 - 655,0	d1 + 16,00	d1 + 5,20	11,00	4,00	6,99

Matériaux

Bague de frottement					Joint torique			Surface de contact
Code standard	Code ISO	Matériau	Couleur	Caractéristiques	Code	Nature du matériau	Température de service	Surface de contact
DP	P	PTFE Vierge	Blanc	Résistance aux produits chimiques Imperméabilité Diélectrique Anti-adhérant Coefficient de friction faible Alimentaire	K6	NBR 70 Shore A	-30°C / +100°C	Acier Acier inoxydable Acier chromé Aluminium Bronze Fonte Surface traitée
					G6	FKM 70 Shore A	-20°C / +200°C
					C6	EPDM 70 Shore A	-45°C / +150°C
					F6	VMQ 70 Shore A	-60°C / +200°C
DC	C	PTFE + 25% Carbone	Gris	Amélioration Propriétés d'usure Tenue à la compression Bonne résistance aux produits chimiques Conductivité thermique et électrique Anti-statique Performant dans le cadre d'applications dynamiques avec compression	K6	NBR 70 Shore A	-30°C / +100°C
					G6	FKM 70 Shore A	-20°C / +200°C
					C6	EPDM 70 Shore A	-45°C / +150°C
CG	C	PTFE + 23% Carbone + 2%Graphite	Noir		K6	NBR 70 Shore A	-30°C / +100°C
					G6	FKM 70 Shore A	-20°C / +200°C
					C6	EPDM 70 Shore A	-45°C / +150°C
DV	V	PTFE + 25 % Verre	Bleu	Amélioration Propriétés d'usure Tenue mécanique Légèrement plus abrasif mais phénomène corrigé par l'adjonction de MOS2 Propriétés chimique et diélectrique conservées Bien adapté aux applications avec mouvements rotatif et alternatif simultanés	K6	NBR 70 Shore A	-30°C / +100°C	Acier Acier chromé Fonte
DV	V	PTFE + 25 % Verre	Bleu		G6	FKM 70 Shore A	-20°C / +200°C
VM	M	PTFE + 15 % Verre + 5% MoS2	Gris		K6	NBR 70 Shore A	-30°C / +100°C
VM	M	PTFE + 15 % Verre + 5% MoS2	Gris		G6	FKM 70 Shore A	-20°C / +200°C
DX	X	PTFE GL Blue + Verre + Oxydes métalliques	Bleu turquoise	Résistance à la compression Résistance à l' usure Excellente stabilité chimique Bonne conductivité thermique	K6	NBR 70 Shore A	-30°C / +100°C
DX	X	PTFE GL Blue + Verre + Oxydes métalliques	Bleu turquoise		G6	FKM 70 Shore A	-20°C / +200°C
DG	G	PTFE + 15% Graphite	Noir	Amélioration Propriétés d'usure Diminution de l'usure des pièces métalliques Autolubrification Conductivité thermique et électrique Faible perméabilité Bon coefficient de frottement Anti statique Performant dans le cadre d'applications dynamiques avec autolubrification	K6	NBR 70 Shore A	-30°C / +100°C	Acier Acier inoxydable Acier chromé Aluminium Bronze Fonte Surface traitée
					G6	FKM 70 Shore A	-20°C / +200°C
					C6	EPDM 70 Shore A	-45°C / +150°C
K1	K	PTFE + 10% Ekonol	Marron clair	Amélioration Meilleure résistance à l'abrasion Meilleure stabilité dimensionnelle à haute température Utilisation jusqu'à +300°C Bon coefficient de frottement et faible perméabilité	K6	NBR 70 Shore A	-30°C / +100°C
					G6	FKM 70 Shore A	-20°C / +200°C
					C6	EPDM 70 Shore A	-45°C / +150°C
K2	K	PTFE + 20% Ekonol	Marron clair		K6	NBR 70 Shore A	-30°C / +100°C
					G6	FKM 70 Shore A	-20°C / +200°C
					C6	EPDM 70 Shore A	-45°C / +150°C
DB	B	PTFE + 60% Bronze	Brun foncé	Amélioration Propriétés d'usure Résistance aux déformations et fluage Résistance à la compression Autolubrification Conductivité électrique et thermique N'altère pas les pièces métalliques Baisse de tenue avec certains produits chimiques Utilisation pour des joints dynamiques à forte compression et faible niveau d'usure	K6	NBR 70 Shore A	-30°C / +100°C	Acier Acier chromé Fonte
DB	B	PTFE + 60% Bronze	Brun foncé		G6	FKM 70 Shore A	-20°C / +200°C
B4	B	PTFE + 40% Bronze	Brun foncé		K6	NBR 70 Shore A	-30°C / +100°C
B4	B	PTFE + 40% Bronze	Brun foncé		G6	FKM 70 Shore A	-20°C / +200°C

D'autres qualités de matériaux sont disponibles en fonction de vos particularités.

Données techniques

Logement Gorge Joint racleur - BECA 480

Etats de surface

Rugosité	Surface dynamique	Surface statique	Flans de gorge
Ra	0,05 - 0,2 µm	≤ 1,6 µm	≤ 3,2 µm
Rz	0,4 - 1,6 µm	≤ 6,3 µm	≤ 10,0 µm
Rmax	0,63 - 2,5 µm	≤ 10,0 µm	≤ 16,0 µm

Rayons

Section radiale S	Rayon R1	Rayon R2
2,40	0,20	0,40
3,40	0,20	0,80
4,40	0,20	1,00
6,10	0,20	1,50
8,00	0,20	1,50

Chanfrein

La longueur ainsi que l'angle du chanfrein sont déterminés en fonction du joint de tige.

91 dimensions trouvées

480.004 Demande standard	4,00	8,80	6,70	3,70	2,00
480.005 Demande standard	5,00	9,80	7,70	3,70	2,00
480.006 Demande standard	6,00	10,80	8,70	3,70	2,00
480.008 Demande standard	8,00	12,80	10,70	3,70	2,00
480.009 Demande standard	9,00	13,80	11,70	3,70	2,00
480.010 Demande standard	10,00	14,80	12,70	3,70	2,00
480.012 Demande standard	12,00	18,80	15,50	5,00	2,00
480.014 Demande standard	14,00	20,80	17,50	5,00	2,00
480.015 Demande standard	15,00	21,80	18,50	5,00	2,00
480.016 Demande standard	16,00	22,80	19,50	5,00	2,00
480.018 Demande standard	18,00	24,80	21,50	5,00	2,00
480.020 Demande standard	20,00	26,80	23,50	5,00	2,00
480.022 Demande standard	22,00	28,80	25,50	5,00	2,00
480.025 Demande standard	25,00	31,80	28,50	5,00	2,00
480.028 Demande standard	28,00	34,80	31,50	5,00	2,00
480.030 Demande standard	30,00	36,80	33,50	5,00	2,00
480.032 Demande standard	32,00	38,80	35,50	5,00	2,00
480.035 Demande standard	35,00	41,80	38,50	5,00	2,00
480.036 Demande standard	36,00	42,80	39,50	5,00	2,00
480.037 Demande standard	37,00	43,80	40,50	5,00	2,00
480.038 Demande standard	38,00	44,80	41,50	5,00	2,00
480.040 Demande standard	40,00	46,80	43,50	5,00	2,00
480.042 Demande standard	42,00	48,80	45,50	5,00	2,00
480.045 Demande standard	45,00	51,80	48,50	5,00	2,00
480.048 Demande standard	48,00	54,80	51,50	5,00	2,00
480.049 Demande standard	49,00	55,80	52,50	5,00	2,00
480.050 Demande standard	50,00	56,80	53,50	5,00	2,00
480.052 Demande standard	52,00	58,80	55,50	5,00	2,00
480.054 Demande standard	54,00	60,80	57,50	5,00	2,00
480.055 Demande standard	55,00	61,80	58,50	5,00	2,00
480.056 Demande standard	56,00	62,80	59,50	5,00	2,00
480.058 Demande standard	58,00	64,80	61,50	5,00	2,00
480.060 Demande standard	60,00	66,80	63,50	5,00	2,00
480.062 Demande standard	62,00	68,80	65,50	5,00	2,00
480.063 Demande standard	63,00	69,80	66,50	5,00	2,00
480.065 Demande standard	65,00	73,80	69,00	6,00	3,00
480.068 Demande standard	68,00	76,80	72,00	6,00	3,00
480.070 Demande standard	70,00	78,80	74,00	6,00	3,00
480.075 Demande standard	75,00	83,80	79,00	6,00	3,00
480.080 Demande standard	80,00	88,80	84,00	6,00	3,00
480.085 Demande standard	85,00	93,80	89,00	6,00	3,00
480.090 Demande standard	90,00	98,80	94,00	6,00	3,00
480.095 Demande standard	95,00	103,80	99,00	6,00	3,00
480.100 Demande standard	100,00	108,80	104,00	6,00	3,00
480.105 Demande standard	105,00	113,80	109,00	6,00	3,00
480.110 Demande standard	110,00	118,80	114,00	6,00	3,00
480.115 Demande standard	115,00	123,80	119,00	6,00	3,00
480.120 Demande standard	120,00	128,80	124,00	6,00	3,00
480.125 Demande standard	125,00	133,80	129,00	6,00	3,00
480.130 Demande standard	130,00	138,80	134,00	6,00	3,00
