BECA 520 - 522 - 524

Joints hydrauliques / Joints de piston

Description

Les profils BECA 520-522-524 sont des joints composites de piston double effet constitués d'un joint torique de pré-serrage en élastomère et d'une bague de frottement spécifique réalisée en Polyuréthane.

Avantages

Etanchéité optimale en statique et en dynamique
Excellente résistance à l'abrasion et à l'usure
Montable par déformation

Données techniques

Température	-30°C / +100°C
Pression	25 MPa
Vitesse	0,5 m/s
Fluides en contact	Huiles hydrauliques minérales

Applications

Agriculture
Industrie légère et moyenne
Machines-outils
Manutention / Levage

Matériaux

Bague de frottement

PU 93 Shore A - Bleu
PU 96 Shore A - Bleu
PU Haute temp. 96 Shore A - Beige
TPC-E (Hytrel)

Joint torique

NBR 70 Shore A

Téléchargement

Fiche produit - joint hydraulique de piston - BECA 520 - 522 - 524 Catalogue - Joints hydrauliques - Joints de piston Catalogue - Joints hydrauliques

Dimensions

Cote de montage

Matériaux

Données techniques

Dimensions

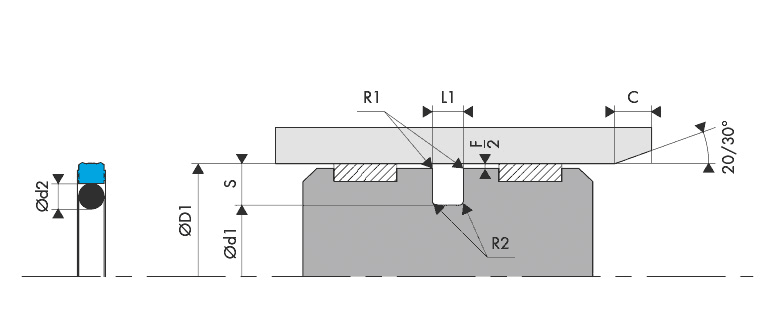

Schéma d'implantation Logement Gorge Joint de piston - Housing Groove Gland Piston seal BECA 520 - 522 - 524

Cote de montage

Logement Gorge Joint de piston - BECA 520 - 522 - 524

Cote de montage

Diamètre d'alésage ØD1 H9			Diamètre de gorge	Largeur de gorge	Section radiale	Diamètre de tore
BECA 520 Série standard	BECA 522 Série légère	BECA 524 Série lourde	Ød1 h9	L1 0/+0,20	S	Ød2
8,0 - 14,9	15,0 - 39,9	---	D1 - 4,90	2,20	2,45	1,78
15,0 - 39,9	40,0 - 79,9	---	D1 - 7,50	3,20	3,75	2,62
40,0 - 79,9	80,0 - 132,9	15,0 - 39,9	D1 - 11,00	4,20	5,50	3,53
80,0 - 132,9	133,0 - 329,9	40,0 - 79,9	D1 - 15,50	6,30	7,75	5,33
133,0 - 329,9	330,0 - 669,9	80,0 - 132,9	D1 - 21,00	8,10	10,50	6,99
330,0 - 669,9	670,0 - 999,9	133,0 - 329,9	D1 - 24,50	8,10	12,25	6,99
670,0 - 999,9	1000,0 - **	330,0 - 669,9	D1 - 28,00	9,50	14,00	8,40
1000,0 - **	---	1000,0 - **	D1 - 38,00	13,80	19,00	12,00

Matériaux

Bague de frottement					Joint torique			Surface de contact
Code standard	Code ISO	Matériau	Couleur	Caractéristiques	Code	Nature du matériau	Température de service	Surface de contact
HG	HG	PE-UHMW	Blanc ou blanc cassé	Excellente résistance à l'usure au contact de l'eau et de l'air	K6	NBR 70 Shore A	-30°C / +80°C	Acier Acier inoxydable Acier chromé Aluminium Bronze Fonte Surface traitée
PU	U	Polyuréthane	Bleu	Grande résistance mécanique Bonne résistance à l'usure et à l'abrasion Module d'élasticité important Bonne flexibilité Très bonne résistance à l'ozone et à l'oxydation	K6	NBR 70 Shore A	-30°C / +90°C
PUHT	U	Polyuréthane Haute Température	Blanc ou blanc cassé		K6	NBR 70 Shore A	-30°C / +100°C

D'autres qualités de matériaux sont disponibles en fonction de vos particularités.

Données techniques

Logement Gorge Joint de piston - BECA 520 - 522 - 524

Jeux d'extrusion

Section radiale S	Jeu radial F/2
2,45	0,20
3,75	0,25
5,50	0,25
7,75	0,30
10,50	0,30
12,25	0,35
14,00	0,35
19,00	0,40

Etats de surface

Rugosité	Surface dynamique	Surface statique	Flans de gorge
Ra	0,1 - 0,4 µm	≤ 1,6 µm	≤ 3,2 µm
Rz	0,63 - 2,5 µm	≤ 6,3 µm	≤ 10,0 µm
Rmax	1,0 - 4,0 µm	≤ 10,0 µm	≤ 16,0 µm

Chanfreins et rayons

Section radiale S	Rayon R1	Rayon R2	Chanfrein C
2,45	0,30	0,40	3,00
3,75	0,30	0,60	3,00
5,50	0,30	1,00	3,00
7,75	0,30	1,30	5,00
10,50	0,30	1,80	6,00
12,25	0,30	1,80	8,00
14,00	0,30	2,50	10,00
19,00	0,30	3,00	12,00

120 dimensions trouvées

520.008 Demande standard	8,00	3,10	2,20
520.010 Demande standard	10,00	5,10	2,20
520.012 Demande standard	12,00	7,10	2,20
520.014 Demande standard	14,00	9,10	2,20
520.015 Demande standard	15,00	7,50	3,20
520.016 Demande standard	16,00	8,50	3,20
520.018 Demande standard	18,00	10,50	3,20
520.020 Demande standard	20,00	12,50	3,20
520.021 Demande standard	21,00	13,50	3,20
520.022 Demande standard	22,00	14,50	3,20
520.024 Demande standard	24,00	16,50	3,20
524.025 Demande standard	25,00	14,00	4,20
520.025 Demande standard	25,00	17,50	3,20
520.028 Demande standard	28,00	20,50	3,20
520.030 Demande standard	30,00	22,50	3,20
524.032 Demande standard	32,00	21,00	4,20
520.032 Demande standard	32,00	24,50	3,20
520.035 Demande standard	35,00	27,50	3,20
520.036 Demande standard	36,00	28,50	3,20
520.038 Demande standard	38,00	30,50	3,20
520.040 Demande standard	40,00	29,00	4,20
522.040 Demande standard	40,00	32,50	3,20
520.042 Demande standard	42,00	31,00	4,20
520.045 Demande standard	45,00	34,00	4,20
520.048 Demande standard	48,00	37,00	4,20
524.050 Demande standard	50,00	34,50	6,30
520.050 Demande standard	50,00	39,00	4,20
520.052 Demande standard	52,00	41,00	4,20
520.053 Demande standard	53,00	42,00	4,20
520.055 Demande standard	55,00	44,00	4,20
520.057 Demande standard	57,00	46,00	4,20
520.058 Demande standard	58,00	47,00	4,20
520.060 Demande standard	60,00	49,00	4,20
520.062 Demande standard	62,00	51,00	4,20
524.063 Demande standard	63,00	47,50	6,30
520.063 Demande standard	63,00	52,00	4,20
520.065 Demande standard	65,00	54,00	4,20
520.068 Demande standard	68,00	57,00	4,20
520.070 Demande standard	70,00	59,00	4,20
520.072 Demande standard	72,00	61,00	4,20
520.075 Demande standard	75,00	64,00	4,20
520.080 Demande standard	80,00	64,50	6,30
522.080 Demande standard	80,00	69,00	4,20
520.082 Demande standard	82,00	66,50	6,30
520.085 Demande standard	85,00	69,50	6,30
520.087 Demande standard	87,00	71,50	6,30
520.090 Demande standard	90,00	74,50	6,30
520.092 Demande standard	92,00	76,50	6,30
520.095 Demande standard	95,00	79,50	6,30
520.100 Demande standard	100,00	84,50	6,30
