BECA 552M

Joints aéronautiques / Joints de piston

BECA 552M

Description

Le profil BECA 552M est un joint composite de piston double effet constitué d'une bague de frottement en PTFE chargé avec des passages d'huile et d'une bague souple de pré serrage en élastomère. Il répond aux normes MIL-G-5514F et AS4716.

Avantages

Faible coefficient de frottement
Excellente résistance à l'abrasion et à l'extrusion
Adapté à un encombrement réduit
Logement selon MIL-G-5514F

Données techniques

Température	-40°C / +200°C
Pression	35 MPa
Vitesse	5 m/s
Fluides en contact	Huiles hydrauliques minérales Fluides difficilement inflammables Fluides biocompatibles Eau Autres (contactez nos experts)

Applications

Actionneurs
Systèmes de freinage
Commandes de vol
Systèmes moteur
Trains d'Atterrissage

Matériaux

Bague de frottement

PTFE chargé Bronze
PTFE chargé Carbone
PTFE GL Blue

Joint profilé

NBR 70 Shore A
FKM 70 Shore A

Téléchargement

Fiche produit - Joint aéronautique de piston - BECA 552M

Série	Diamètre d'alésage	Diamètre de gorge	Largeur de gorge
AS4716 / MIL-G-5514	AS4716	MIL-G-5514
ØD1	Ød1	Ød1	L1 min	L2 min	L3 min

Dimensions

Matériaux

Données techniques

Dimensions

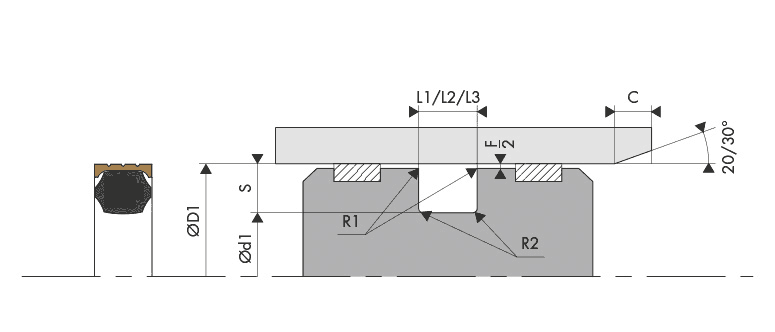

Schéma d'implantation Logement Gorge Joint de piston aéronautique - Housing Groove Gland aerospace piston seal BECA 552M

Matériaux

Bague de frottement					Bague souple			Surface de contact
Code standard	Code ISO	Matériau	Couleur	Caractéristiques	Code	Nature du matériau	Température de service	Surface de contact
DP	P	PTFE Vierge	Blanc	Résistance aux produits chimiques Imperméabilité Diélectrique Anti-adhérant Coefficient de friction faible Alimentaire	K6	NBR 70 Shore A	-30°C / +100°C	Acier Acier inoxydable Acier chromé Aluminium Bronze Fonte Surface traitée
					G6	FKM 70 Shore A	-20°C / +200°C
					C6	EPDM 70 Shore A	-40°C / +145°C
					F6	VMQ 70 Shore A	-60°C / +200°C
DC	C	PTFE + 25% Carbone	Gris	Amélioration Propriétés d'usure Tenue à la compression Bonne résistance aux produits chimiques Conductivité thermique et électrique Anti-statique Performant dans le cadre d'applications dynamiques avec compression	K6	NBR 70 Shore A	-30°C / +100°C
					G6	FKM 70 Shore A	-20°C / +200°C
					C6	EPDM 70 Shore A	-40°C / +145°C
CG	C	PTFE + 23% Carbone + 2%Graphite	Noir		K6	NBR 70 Shore A	-30°C / +100°C
					G6	FKM 70 Shore A	-20°C / +200°C
					C6	EPDM 70 Shore A	-40°C / +145°C
DV	V	PTFE + 25 % Verre	Bleu	Amélioration Propriétés d'usure Tenue mécanique Légèrement plus abrasif mais phénomène corrigé par l'adjonction de MOS2 Propriétés chimique et diélectrique conservées Bien adapté aux applications avec mouvements rotatif et alternatif simultanés	K6	NBR 70 Shore A	-30°C / +100°C	Acier Acier chromé Fonte
DV	V	PTFE + 25 % Verre	Bleu		G6	FKM 70 Shore A	-20°C / +200°C
VM	M	PTFE + 15 % Verre + 5% MoS2	Gris		K6	NBR 70 Shore A	-30°C / +100°C
VM	M	PTFE + 15 % Verre + 5% MoS2	Gris		G6	FKM 70 Shore A	-20°C / +200°C
DX	X	PTFE GL Blue + Verre + Oxydes métalliques	Bleu turquoise	Résistance à la compression Résistance à l' usure Excellente stabilité chimique Bonne conductivité thermique	K6	NBR 70 Shore A	-30°C / +100°C
DX	X	PTFE GL Blue + Verre + Oxydes métalliques	Bleu turquoise		G6	FKM 70 Shore A	-20°C / +200°C
DG	G	PTFE + 15% Graphite	Noir	Amélioration Propriétés d'usure Diminution de l'usure des pièces métalliques Autolubrification Conductivité thermique et électrique Faible perméabilité Bon coefficient de frottement Anti statique Performant dans le cadre d'applications dynamiques avec autolubrification	K6	NBR 70 Shore A	-30°C / +100°C	Acier Acier inoxydable Acier chromé Aluminium Bronze Fonte Surface traitée
					G6	FKM 70 Shore A	-20°C / +200°C
					C6	EPDM 70 Shore A	-40°C / +145°C
K1	K	PTFE + 10% Ekonol	Marron clair	Amélioration Meilleure résistance à l'abrasion Meilleure stabilité dimensionnelle à haute température Utilisation jusqu'à 300°C Bon coefficient de frottement et faible perméabilité	K6	NBR 70 Shore A	-30°C / +100°C
					G6	FKM 70 Shore A	-20°C / +200°C
					C6	EPDM 70 Shore A	-40°C / +145°C
K2	K	PTFE 20% Ekonol	Marron clair		K6	NBR 70 Shore A	-30°C / +100°C
					G6	FKM 70 Shore A	-20°C / +200°C
					C6	EPDM 70 Shore A	-40°C / +145°C
DB	B	PTFE + 60% Bronze	Brun foncé	Amélioration Propriétés d'usure Résistance aux déformations et fluage Résistance à la compression Autolubrification Conductivité électrique et thermique N'altère pas les pièces métalliques Baisse de tenue avec certains produits chimiques Utilisation pour des joints dynamiques à forte compression et faible niveau d'usure	K6	NBR 70 Shore A	-30°C / +100°C	Acier Acier chromé Fonte
DB	B	PTFE + 60% Bronze	Brun foncé		G6	FKM 70 Shore A	-20°C / +200°C
B4	B	PTFE + 40% Bronze	Brun foncé		K6	NBR 70 Shore A	-30°C / +100°C
B4	B	PTFE + 40% Bronze	Brun foncé		G6	FKM 70 Shore A	-20°C / +200°C

D'autres qualités de matériaux sont disponibles en fonction de vos particularités.

Données techniques

Largeurs de gorge et jeux d'extrusion

Série	Largeur de gorge			Jeux d'extrusion F
Série	L1 min - max	L2 min - max	L3 min - max	Jeux d'extrusion F
010 - 012	2,39 - 2,52	3,81 - 4,06	5,26 - 5,51	0,10
013 - 028	2,39 - 2,52	3,81 - 4,06	5,26 - 5,51	0,13
110 - 128	3,58 - 3,83	4,65 - 4,90	6,22 - 6,47	0,13
129 - 140				0,15
141 - 149				0,18
210 - 223	4,78 - 5,03	5,97 - 6,22	7,72 - 7,97	0,13
224 - 227				0,15
228 - 243				0,18
244 - 247				0,20
325 - 329	7,14 - 7,39	8,48 - 8,73	10,77 - 11,02	0,15
330 - 345				0,18
346 - 349				0,20
425 - 445	9,53 - 9,78	12,07 - 12,32	14,71 - 14,96	0,23
446				0,25
447 - 460				0,28

Tolérances sur les diamètres d'alésage et les diamètres de gorge

Série	Tolérance sur diamètre d'alésage ØD1	Tolérance sur diamètre de gorge Ød1
010 - 012	0/+0,025	-0,025/0
013 - 349	0/+0,050	-0,050/0
425 - 446	0/+0,076	-0,076/0
447 - 460	0/+0,076	-0,100/0

Etats de surface

Rugosité	Surface dynamique	Surface statique	Flans de gorge
Ra	0,05 - 0,2 µm	≤ 1,6 µm	≤ 3,2 µm
Rz	0,4 - 1,6 µm	≤ 6,3 µm	≤ 10,0 µm
Rmax	0,63 - 2,5 µm	≤ 10,0 µm	≤ 16,0 µm

Chanfreins et rayons

Série	Rayons		Chanfrein
Série	R1 min - max	R2 min - max	C
010 - 028	0,13 - 0,26	0,13 - 0,38	2,00
110 - 149	0,13 - 0,26	0,13 - 0,38	2,50
210 - 222	0,13 - 0,26	0,13 - 0,38	3,00
223 - 247	0,13 - 0,26	0,25 - 0,64	3,50
325 - 349	0,13 - 0,26	0,51 - 0,89	4,00
425 - 460	0,13 - 0,26	0,51 - 0,89	4,50

157 dimensions trouvées

552.A011 Demande standard	011	10,72	7,92	7,87	2,39	3,78	5,26
552.A012 Demande standard	012	12,32	9,53	9,47	2,39	3,78	5,26
552.A013 Demande standard	013	13,97	11,20	11,13	2,39	3,78	5,26
552.A014 Demande standard	014	15,57	12,80	12,73	2,39	3,78	5,26
552.A015 Demande standard	015	17,15	14,38	14,30	2,39	3,78	5,26
552.A016 Demande standard	016	18,75	15,98	15,90	2,39	3,78	5,26
552.A017 Demande standard	017	20,32	17,55	17,48	2,39	3,78	5,26
552.A018 Demande standard	018	21,92	19,13	19,08	2,39	3,78	5,26
552.A019 Demande standard	019	23,50	20,70	20,65	2,39	3,78	5,26
552.A020 Demande standard	020	25,17	22,38	22,33	2,39	3,78	5,26
552.A021 Demande standard	021	26,75	23,95	23,90	2,39	3,78	5,26
552.A022 Demande standard	022	28,35	25,55	25,50	2,39	3,78	5,26
552.A023 Demande standard	023	29,92	27,13	27,08	2,39	3,78	5,26
552.A024 Demande standard	024	31,52	28,73	28,68	2,39	3,78	5,26
552.A025 Demande standard	025	33,10	30,30	30,25	2,39	3,78	5,26
552.A026 Demande standard	026	34,70	31,90	31,85	2,39	3,78	5,26
552.A027 Demande standard	027	36,27	33,48	33,43	2,39	3,78	5,26
552.A028 Demande standard	028	37,87	35,08	35,03	2,39	3,78	5,26
552.A110 Demande standard	110	13,97	9,63	9,45	3,58	4,65	6,22
552.A111 Demande standard	111	15,57	11,20	11,05	3,58	4,65	6,22
552.A112 Demande standard	112	17,15	12,75	12,62	3,58	4,65	6,22
552.A113 Demande standard	113	18,75	14,35	14,22	3,58	4,65	6,22
552.A114 Demande standard	114	20,32	15,93	15,80	3,58	4,65	6,22
552.A115 Demande standard	115	21,92	17,50	17,40	3,58	4,65	6,22
552.A116 Demande standard	116	23,50	19,06	18,97	3,58	4,65	6,22
552.A117 Demande standard	117	25,17	20,75	20,65	3,58	4,65	6,22
552.A118 Demande standard	118	26,75	22,33	22,23	3,58	4,65	6,22
552.A119 Demande standard	119	28,35	23,93	22,83	3,58	4,65	6,22
552.A120 Demande standard	120	29,92	25,48	25,40	3,58	4,65	6,22
552.A121 Demande standard	121	31,52	27,08	27,00	3,58	4,65	6,22
552.A122 Demande standard	122	33,10	28,65	28,58	3,58	4,65	6,22
552.A123 Demande standard	123	34,70	30,25	30,18	3,58	4,65	6,22
552.A124 Demande standard	124	36,27	31,83	31,75	3,58	4,65	6,22
552.A125 Demande standard	125	37,87	33,43	33,35	3,58	4,65	6,22
552.A126 Demande standard	126	39,45	35,00	34,93	3,58	4,65	6,22
552.A127 Demande standard	127	41,05	36,60	36,53	3,58	4,65	6,22
552.A128 Demande standard	128	42,62	38,18	38,10	3,58	4,65	6,22
552.A129 Demande standard	129	44,22	39,78	39,70	3,58	4,65	6,22
552.A130 Demande standard	130	45,85	41,43	41,33	3,58	4,65	6,22
552.A131 Demande standard	131	47,42	43,00	42,90	3,58	4,65	6,22
552.A132 Demande standard	132	49,02	44,60	44,50	3,58	4,65	6,22
552.A133 Demande standard	133	50,60	46,18	46,08	3,58	4,65	6,22
552.A134 Demande standard	134	52,20	47,78	47,68	3,58	4,65	6,22
552.A135 Demande standard	135	53,80	49,38	49,28	3,58	4,65	6,22
552.A136 Demande standard	136	55,37	50,95	50,85	3,58	4,65	6,22
552.A137 Demande standard	137	56,97	52,55	52,45	3,58	4,65	6,22
552.A138 Demande standard	138	58,55	54,13	54,03	3,58	4,65	6,22
552.A139 Demande standard	139	60,15	55,73	55,63	3,58	4,65	6,22
552.A140 Demande standard	140	61,72	57,30	57,20	3,58	4,65	6,22
552.A141 Demande standard	141	63,32	58,90	58,80	3,58	4,65	6,22
