BECA 011 Piston

BECA 011 Piston
BECA 011 Piston

Description

Le profil BECA 011 est une bague anti-extrusion coupée à 30° dont son profil est rectangulaire, La bague est systématiquement montée en tandem avec un joint torique ou un joint quadrilobes (X-Ring), Il est possible de réaliser ce profil non coupé.

Avantages

Utilisation en statique et en dynamique
Utilisation pour des mouvements alternatifs et rotatifs possible
Large surface de contact protégeant le joint torique contre la déformation due à des pressions pulsées
Montage préférentiel en gorge fermée pour les profils coupés à 30°
Montage en gorge ouverte pour les profils non coupés

Données techniques

Température

-200°C / +260°C

Pression

< 250 MPa en statique
< 40 MPa en alternatif
< 15 MPa en oscillation / rotation

Vitesse

2 m/s en alternatif ou en rotatif

Fluides en contact

La majorité des fluides liquides, gazeux ou produits chimiques.

Applications

Automobile
Equipements hydrauliques
Hydraulique mobile
Machines-outils
Presses à injecter
Vannes
Vérins hydrauliques

Matériaux

PTFE vierge en standard
PTFE chargé (fibres de verre, carbone, bronze)
Autres matériaux possibles

Dimensions
Matériaux
Préconisation de conception

Dimensions

011.006034, 011.006038, 011.008058, 011.010078, 011.012009, 011.012094, 011.014011, 011.014114, 011.015124, 011.016013, 011.016134, 011.018154, 011.020017, 011.020174, 011.022019, 011.022194, 011.025022, 011.025224, 011.028234, 011.028024, 011.030254, 011.030026, 011.032274, 011.035304, 011.035031, 011.040354, 011.042374, 011.042038, 011.045040, 011.045041, 011.048418, 011.048426, 011.050438, 011.050446, 011.052458, 011.052466, 011.055488, 011.055496, 011.060538, 011.060546, 011.063568, 011.063576, 011.065588, 011.065596, 011.070638, 011.070646, 011.075688, 011.075696, 011.080738, 011.080746, 011.085788, 011.085796, 011.090814, 011.090082, 011.095864, 011.095087, 011.100914, 011.100092, 011.105964, 011.105097, 011.110101, 011.110102, 011.115106, 011.115107, 011.120111, 011.120112, 011.125116, 011.125117, 011.130121, 011.130122, 011.135123, 011.140128, 011.150138, 011.160148, 011.170158, 011.180168, 011.190178, 011.200188, 011.210198, 011.220208, 011.230218, 011.240228, 011.250238, 011.280268, 011.300288, 011.320308, 011.350338, 011.400388, 011.420408, 011.450438, 011.480468, 011.500488
Schéma d'implantationLogement Gorge Bague anti-extrusion - Housing Groove Back-up ring - BECA 011

Matériaux

Le PTFE est un polymère thermoplastique se composant de tétrafluoroéthylène et présentant des propriétés exceptionnelles - coefficient de frottement très faible (frottement d'adhérence et de glissement presque égaux), physiologiquement neutre par des températures jusqu'à +200°C, propriétés d'isolation électrique excellentes, compatibilité chimique avec la plupart des fluides excellente. En revanche, ce matériau étant plastique et non élastique, il ne peut remplacer facilement les bases élastomères.

Matériau Code
PTFE vierge P
PTFE chargé Bronze B
PTFE chargé Carbone C
PTFE chargé Fibre de verre V

Préconisation de conception

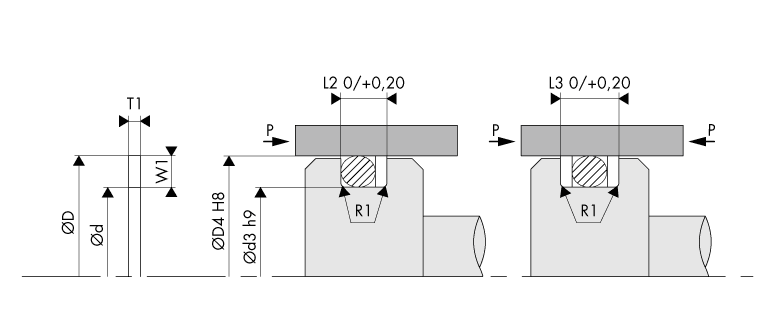

Logement Gorge - BECA 011 Piston

Cote de montage en applications statique et dynamique - Etanchéité extérieure (cylindre) uniquement.

Joint torique Bague anti-extrusion Dimensions du logement Rayon
Diamètre de tore
Ød2		 Hauteur radiale
W1		 Epaisseur Etanchéité de cylindre Largeur de gorge
Diamètre de gorge
Ød3 h9		 Statique Dynamique
statique dynamique T1 statique dynamique L2 0/+0,20 L3 0/+0,20 L2 0/+020 L3 0/+0,20 R1 ±0,20
1,50 1,10 1,10 1,00 D4 - 2,20 D4 - 2,20 3,20 4,20 3,25 4,25 0,25
1,60 1,15 1,20 1,00 D4 - 2,30 D4 - 2,40 3,50 4,50 3,40 4,40 0,25
1,78 1,30 1,35 1,40 D4 - 2,60 D4 - 2,70 4,10 5,50 4,00 5,40 0,25
1,80 1,30 1,35 1,40 D4 - 2,60 D4 - 2,70 4,10 5,50 4,00 5,40 0,25
2,00 1,50 1,55 1,40 D4 - 3,00 D4 - 3,10 4,30 5,70 4,20 5,60 0,25
2,40 1,80 1,90 1,40 D4 - 3,60 D4 - 3,80 4,80 6,20 4,60 6,00 0,25
2,50 1,90 1,95 1,40 D4 - 3,80 D4 - 3,90 4,90 6,30 4,80 6,20 0,25
2,62 2,00 2,05 1,40 D4 - 4,00 D4 - 4,10 5,00 6,40 4,90 6,30 0,25
2,65 2,00 2,10 1,40 D4 - 4,00 D4 - 4,20 5,10 6,50 4,90 6,30 0,25
3,00 2,30 2,40 1,40 D4 - 4,60 D4 - 4,80 5,90 7,30 5,70 7,10 0,25
3,53 2,70 2,85 1,40 D4 - 5,40 D4 - 5,70 6,50 7,90 6,30 7,70 0,25
3,55 2,70 2,90 1,40 D4 - 5,40 D4 - 5,80 6,60 8,00 6,30 7,70 0,25
4,00 3,10 3,25 1,40 D4 - 6,20 D4 - 6,50 7,00 8,40 6,80 8,20 0,25
5,00 4,00 4,10 1,70 D4 - 8,00 D4 - 8,20 8,40 10,10 8,30 10,00 0,25
5,30 4,30 4,40 1,70 D4 - 8,60 D4 - 8,80 8,60 10,30 8,50 10,20 0,25
5,33 4,30 4,40 1,70 D4 - 8,60 D4 - 8,80 8,80 10,50 8,50 10,20 0,25
5,70 4,60 4,80 1,70 D4 - 9,20 D4 - 9,60 9,10 10,80 8,80 10,50 0,25
6,00 4,90 5,10 1,70 D4 - 9,80 D4 - 10,20 9,50 11,20 9,10 10,80 0,25
6,99 5,80 5,90 2,50 D4 - 11,60 D4 - 11,80 11,80 14,30 11,70 14,20 0,25
8,00 6,70 7,00 2,50 D4 - 13,40 D4 - 14,00 12,70 15,20 12,40 14,90 0,25
8,40 7,10 7,30 2,50 D4 - 14,20 D4 - 14,60 13,00 15,50 12,80 15,30 0,25
92 dimensions trouvées
011.006034
Demande standard
 6,0 x 1,3 x 1,4 6,00 3,40 4,10 5,50 0,25 010.1A039 2,90 x 1,78
011.006038
Demande standard
 6,0 x 1,1 x 1,0 6,00 3,80 3,20 4,20 0,25 010.1B165 3,50 x 1,50
011.008058
Demande standard
 8,0 x 1,1 x 1,0 8,00 5,80 3,20 4,20 0,25 010.1B180 5,50 x 1,50
011.010078
Demande standard
 10,0 x 1,1 x 1,0 10,00 7,80 3,20 4,20 0,25 010.1B189 7,50 x 1,50
011.012009
Demande standard
 12,0 x 1,5 x 1,4 12,00 9,00 4,30 5,70 0,25 010.1B487 8,50 x 2,00
011.012094
Demande standard
 12,0 x 1,3 x 1,4 12,00 9,40 4,10 5,50 0,25 010.1A048 9,25 x 1,78
011.014011
Demande standard
 14,0 x 1,5 x 1,4 14,00 11,00 4,30 5,70 0,25 010.1B492 10,00 x 2,00
011.014114
Demande standard
 14,0 x 1,3 x 1,4 14,00 11,40 4,10 5,50 0,25 010.1A050 10,82 x 1,78
011.015124
Demande standard
 15,0 x 1,3 x 1,4 15,00 12,40 4,10 5,50 0,25 010.1A052 12,42 x 1,78
011.016013
Demande standard
 16,0 x 1,5 x 1,4 16,00 13,00 4,30 5,70 0,25 010.1B498 12,00 x 2,00
011.016134
Demande standard
 16,0 x 1,3 x 1,4 16,00 13,40 4,10 5,50 0,25 010.1A053 14,00 x 1,78
011.018154
Demande standard
 18,0 x 1,3 x 1,4 18,00 15,40 4,10 5,50 0,25 010.1A054 15,60 x 1,78
011.020017
Demande standard
 20,0 x 1,5 x 1,4 20,00 17,00 4,30 5,70 0,25 010.1B519 16,00 x 2,00
011.020174
Demande standard
 20,0 x 1,3 x 1,4 20,00 17,40 4,10 5,50 0,25 010.1A055 17,17 x 1,78
011.022019
Demande standard
 22,0 x 1,5 x 1,4 22,00 19,00 4,30 5,70 0,25 010.1B519 16,00 x 2,00
011.022194
Demande standard
 22,0 x 1,3 x 1,4 22,00 19,40 4,10 5,50 0,25 010.1A056 18,77 x 1,78
011.025022
Demande standard
 25,0 x 1,5 x 1,4 25,00 22,00 4,30 5,70 0,25 010.1B534 21,00 x 2,00
011.025224
Demande standard
 25,0 x 1,3 x 1,4 25,00 22,40 4,10 5,50 0,25 010.1A058 21,95 x 1,78
011.028234
Demande standard
 28,0 x 2,3 x 1,4 28,00 23,40 5,90 7,30 0,25 010.1BE19 22,00 x 3,00
011.028024
Demande standard
 28,0 x 2,0 x 1,4 28,00 24,00 5,00 6,40 0,25 010.1A205 23,47 x 2,62
011.030254
Demande standard
 30,0 x 1,5 x 1,4 30,00 25,40 4,30 5,70 0,25 010.1B543 24,00 x 2,00
011.030026
Demande standard
 30,0 x 2,0 x 1,4 30,00 26,00 5,00 6,40 0,25 010.1A207 25,07 x 2,62
011.032274
Demande standard
 32,0 x 2,3 x 1,4 32,00 27,40 5,90 7,30 0,25 010.1BE34 26,00 x 3,00
011.035304
Demande standard
 35,0 x 2,3 x 1,4 35,00 30,40 5,90 7,30 0,25 010.1A294 29,20 x 3,00
011.035031
Demande standard
 35,0 x 2,0 x 1,4 35,00 31,00 5,00 6,40 0,25 010.1A210 29,82 x 2,62
011.040354
Demande standard
 40,0 x 2,3 x 1,4 40,00 35,40 5,90 7,30 0,25 010.1BE73 34,00 x 3,00
011.042374
Demande standard
 42,0 x 2,3 x 1,4 42,00 37,40 5,90 7,30 0,25 010.1A304 36,00 x 3,00
011.042038
Demande standard
 42,0 x 2,0 x 1,4 42,00 38,00 5,00 6,40 0,25 010.1A214 36,17 x 2,62
011.045040
Demande standard
 45,0 x 2,3 x 1,4 45,00 40,00 5,90 7,30 0,25 010.1BE94 39,00 x 3,00
011.045041
Demande standard
 45,0 x 2,0 x 1,4 45,00 41,00 5,00 6,40 0,25 010.1A216 39,34 x 2,62
011.048418
Demande standard
 48,0 x 3,1 x 1,7 48,00 41,80 7,30 9,00 0,25 010.1BS39 40,00 x 4,00
011.048426
Demande standard
 48,0 x 2,7 x 1,4 48,00 42,60 6,50 7,90 0,25 010.1A382 40,87 x 3,53
011.050438
Demande standard
 50,0 x 3,1 x 1,7 50,00 43,80 7,30 9,00 0,25 010.1BS45 42,00 x 4,00
011.050446
Demande standard
 50,0 x 2,7 x 1,4 50,00 44,60 6,50 7,90 0,25 010.1A385 44,04 x 3,53
011.052458
Demande standard
 52,0 x 3,1 x 1,7 52,00 45,80 7,30 9,00 0,25 010.1BS51 44,00 x 4,00
011.052466
Demande standard
 52,0 x 2,7 x 1,4 52,00 46,60 6,50 7,90 0,25 010.1A385 44,04 x 3,53
011.055488
Demande standard
 55,0 x 3,1 x 1,7 55,00 48,80 7,30 9,00 0,25 010.1BS60 47,00 x 4,00
011.055496
Demande standard
 55,0 x 2,7 x 1,4 55,00 49,60 6,50 7,90 0,25 010.1A388 47,22 x 3,53
011.060538
Demande standard
 60,0 x 3,1 x 1,7 60,00 53,80 7,30 9,00 0,25 010.1BS72 52,00 x 4,00
011.060546
Demande standard
 60,0 x 2,7 x 1,4 60,00 54,60 6,50 7,90 0,25 010.1A394 53,57 x 3,53
011.063568
Demande standard
 63,0 x 3,1 x 1,7 63,00 56,80 7,30 9,00 0,25 010.1A480 55,00 x 4,00
011.063576
Demande standard
 63,0 x 2,7 x 1,4 63,00 57,60 6,50 7,90 0,25 010.1A397 56,74 x 3,53
011.065588
Demande standard
 65,0 x 3,1 x 1,7 65,00 58,80 7,30 9,00 0,25 010.1BS87 57,00 x 4,00
011.065596
Demande standard
 65,0 x 2,7 x 1,4 65,00 59,60 6,50 7,90 0,25 010.1A397 56,74 x 3,53
011.070638
Demande standard
 70,0 x 3,1 x 1,7 70,00 63,80 7,30 9,00 0,25 010.1BT02 62,00 x 4,00
011.070646
Demande standard
 70,0 x 2,7 x 1,4 70,00 64,60 6,50 7,90 0,25 010.1A403 63,09 x 3,53
011.075688
Demande standard
 75,0 x 3,1 x 1,7 75,00 68,80 7,30 9,00 0,25 010.1BT14 67,00 x 4,00
011.075696
Demande standard
 75,0 x 2,7 x 1,4 75,00 69,60 6,50 7,90 0,25 010.1A406 66,27 x 3,53
011.080738
Demande standard
 80,0 x 3,1 x 1,7 80,00 73,80 7,30 9,00 0,25 010.1BT26 72,00 x 4,00
011.080746
Demande standard
 80,0 x 2,7 x 1,4 80,00 74,60 6,50 7,90 0,25 010.1A412 72,62 x 3,53
