BECA 008P Tige

BECA 008P Tige
BECA 008P Tige

Description

Le profil BECA 008P Tige est une bague anti-extrusion coupée à 30° dont sa forme concave permet de parfaitement épouser le joint torique, La bague est systématiquement montée en tandem avec un joint torique ou un joint quadrilobes (X-Ring), Il est possible de réaliser ce profil non coupé.

Avantages

Utilisation en statique et en dynamique
Utilisation pour des mouvements alternatifs possible
Large surface de contact protégeant le joint torique contre la déformation due à des pressions pulsées
Montage préférentiel en gorge fermée pour les profils coupés à 30°
Montage en gorge ouverte pour les profils non coupés

Données techniques

Température

-200°C / +260°C

Pression

< 250 MPa en statique
< 20 MPa en alternatif

Vitesse

2 m/s en alternatif

Fluides en contact

La majorité des fluides liquides, gazeux ou produits chimiques selon le type de matériau choisi. Se référer à notre guide de compatibilité fluides-matériaux.

Applications

Automobile
Equipements hydrauliques
Hydraulique mobile
Machines-outils
Presses à injecter
Vannes
Vérins hydrauliques

Matériaux

PTFE vierge en standard
PTFE chargé (fibres de verre, carbone, bronze)
Autres matériaux possibles

Dimensions
Matériaux
Préconisation de conception

Dimensions

008.004062, 008.004066, 008.005072, 008.005076, 008.006082, 008.006086, 008.008106, 008.008011, 008.010126, 008.010013, 008.012146, 008.012015, 008.014166, 008.014017, 008.015176, 008.015018, 008.016186, 008.016019, 008.018206, 008.018021, 008.020226, 008.020023, 008.022026, 008.022266, 008.025029, 008.025296, 008.028032, 008.028326, 008.030034, 008.030346, 008.032036, 008.032366, 008.035039, 008.035396, 008.036040, 008.036406, 008.040454, 008.040461, 008.042474, 008.042482, 008.045504, 008.045512, 008.048534, 008.048542, 008.050554, 008.050562, 008.052574, 008.052582, 008.055604, 008.055612, 008.056614, 008.056622, 008.060654, 008.060662, 008.063684, 008.063692, 008.065704, 008.065712, 008.070754, 008.070762, 008.075804, 008.075812, 008.080088, 008.080936, 008.085886, 008.085093, 008.090098, 008.090986, 008.095103, 008.095104, 008.100108, 008.100109, 008.105113, 008.105114, 008.110118, 008.110119, 008.115123, 008.115124, 008.120128, 008.120129, 008.125133, 008.125134, 008.130138, 008.130139, 008.135146, 008.140151, 008.150161, 008.160171, 008.170181, 008.180191, 008.190201, 008.200211, 008.210221, 008.220231, 008.230241, 008.240251, 008.250261, 008.280291, 008.300311, 008.320331, 008.350361, 008.360371, 008.400411

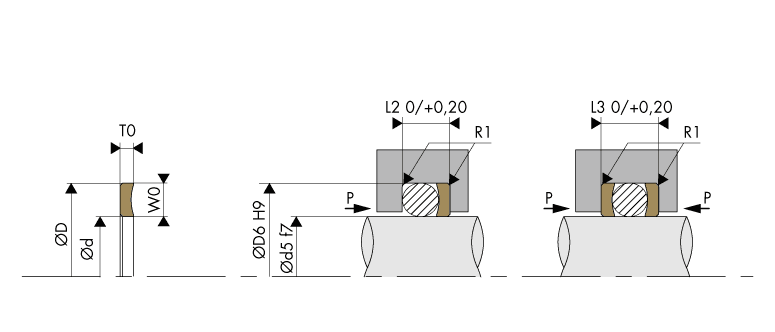

Schéma d'implantationLogement Gorge Bague anti-extrusion - Housing Groove Back-up ring - BECA 008P

Matériaux

Le tableau ci-dessous indique les principaux matériaux qu'il est possible d'envisager pour la réalisation de bagues anti-extrusion type BECA 008 P.

Matériaux Code
PTFE Vierge P
PTFE chargé Fibres de verre V
PTFE chargé Bronze B
PTFE chargé Carbone C
Polyuréthane 93 Shore A / 96 Shore D U
PEEK T
Résine acétale POM H
Polyamide PA D

Préconisation de conception

Logement Gorge - BECA 008P Tige

Cote de montage en applications statique et dynamique - Etanchéité intérieure (Tige) uniquement

Joint torique Bague anti-extrusion Dimensions du logement Rayon
Diamètre de tore
Ød2		 Hauteur radiale
W0		 Epaisseur Etanchéité de tige Largeur de gorge
Diamètre de gorge
ØD6 H9		 Statique Dynamique
statique dynamique T0 statique dynamique L2 0/+0,20 L3 0/+0,20 L2 0/+020 L3 0/+0,20 R1 ±0,20
1,50 1,10 1,10 1,00 d5 + 2,20 d5 + 2,20 3,20 4,20 3,25 4,25 0,25
1,60 1,15 1,20 1,00 d5 + 2,30 d5 + 2,40 3,50 4,50 3,40 4,40 0,25
1,78 1,30 1,35 1,40 d5 + 2,60 d5 + 2,70 4,10 5,50 4,00 5,40 0,25
1,80 1,30 1,35 1,40 d5 + 2,60 d5 + 2,70 4,10 5,50 4,00 5,40 0,25
2,00 1,50 1,55 1,40 d5 + 3,00 d5 + 3,10 4,30 5,70 4,20 5,60 0,25
2,40 1,80 1,90 1,40 d5 + 3,60 d5 + 3,80 4,80 6,20 4,60 6,00 0,25
2,50 1,90 1,95 1,40 d5 + 3,80 d5 + 3,90 4,90 6,30 4,80 6,20 0,25
2,62 2,00 2,05 1,40 d5 + 4,00 d5 + 4,10 5,00 6,40 4,90 6,30 0,25
2,65 2,00 2,10 1,40 d5 + 4,00 d5 + 4,20 5,10 6,50 4,90 6,30 0,25
3,00 2,30 2,40 1,40 d5 + 4,60 d5 + 4,80 5,90 7,30 5,70 7,10 0,25
3,53 2,70 2,85 1,40 d5 + 5,40 d5 + 5,70 6,50 7,90 6,30 7,70 0,25
3,55 2,70 2,90 1,40 d5 + 5,40 d5 + 5,80 6,60 8,00 6,30 7,70 0,25
4,00 3,10 3,25 1,40 d5 + 6,20 d5 + 6,50 7,00 8,40 6,80 8,20 0,25
5,00 4,00 4,10 1,70 d5 + 8,00 d5 + 8,20 8,40 10,10 8,30 10,00 0,25
5,30 4,30 4,40 1,70 d5 + 8,60 d5 + 8,80 8,60 10,30 8,50 10,20 0,25
5,33 4,30 4,40 1,70 d5 + 8,60 d5 + 8,80 8,80 10,50 8,50 10,20 0,25
5,70 4,60 4,80 1,70 d5 + 9,20 d5 + 9,60 9,10 10,80 8,80 10,50 0,25
6,00 4,90 5,10 1,70 d5 + 9,80 d5 + 10,20 9,50 11,20 9,10 10,80 0,25
6,99 5,80 5,90 2,50 d5 + 11,60 d5 + 11,80 11,80 14,30 11,70 14,20 0,25
8,00 6,70 7,00 2,50 d5 + 13,40 d5 + 14,00 12,70 15,20 12,40 14,90 0,25
8,40 7,10 7,30 2,50 d5 + 14,20 d5 + 14,60 13,00 15,50 12,80 15,30 0,25
103 dimensions trouvées
008.004062
Demande standard
 4,0 x 1,1 x 1,0 4,00 6,20 3,20 4,20 0,25 010.1B171 4,00 x 1,50
008.004066
Demande standard
 4,0 x 1,3 x 1,4 4,00 6,60 4,10 5,50 0,25 010.1A040 3,68 x 1,78
008.005072
Demande standard
 5,0 x 1,1 x 1,0 5,00 7,20 3,20 4,20 0,25 010.1B177 5,00 x 1,50
008.005076
Demande standard
 5,0 x 1,3 x 1,4 5,00 7,60 4,10 5,50 0,25 010.1A041 4,47 x 1,78
008.006082
Demande standard
 6,0 x 1,1 x 1,0 6,00 8,20 3,20 4,20 0,25 010.1B183 6,00 x 1,50
008.006086
Demande standard
 6,0 x 1,3 x 1,4 6,00 8,60 4,10 5,50 0,25 010.1A043 6,07 x 1,78
008.008106
Demande standard
 8,0 x 1,3 x 1,4 8,00 10,60 4,10 5,50 0,25 010.1A046 7,65 x 1,78
008.008011
Demande standard
 8,0 x 1,5 x 1,4 8,00 11,00 4,30 5,70 0,25 010.1B486 8,00 x 2,00
008.010126
Demande standard
 10,0 x 1,3 x 1,4 10,00 12,60 4,10 5,50 0,25 010.1A050 10,82 x 1,78
008.010013
Demande standard
 10,0 x 1,5 x 1,4 10,00 13,00 4,30 5,70 0,25 010.1B492 10,00 x 2,00
008.012146
Demande standard
 12,0 x 1,3 x 1,4 12,00 14,60 4,10 5,50 0,25 010.1A052 12,42 x 1,78
008.012015
Demande standard
 12,0 x 1,5 x 1,4 12,00 15,00 4,30 5,70 0,25 010.1B498 12,00 x 2,00
008.014166
Demande standard
 14,0 x 1,3 x 1,4 14,00 16,60 4,10 5,50 0,25 010.1A053 14,00 x 1,78
008.014017
Demande standard
 14,0 x 1,5 x 1,4 14,00 17,00 4,30 5,70 0,25 010.1B510 14,00 x 2,00
008.015176
Demande standard
 15,0 x 1,3 x 1,4 15,00 17,60 4,10 5,50 0,25 010.1A054 15,60 x 1,78
008.015018
Demande standard
 15,0 x 1,5 x 1,4 15,00 18,00 4,30 5,70 0,25 010.1B516 15,00 x 2,00
008.016186
Demande standard
 16,0 x 1,3 x 1,4 16,00 18,60 4,10 5,50 0,25 010.1A054 15,60 x 1,78
008.016019
Demande standard
 16,0 x 1,5 x 1,4 16,00 19,00 4,30 5,70 0,25 010.1B519 16,00 x 2,00
008.018206
Demande standard
 18,0 x 1,3 x 1,4 18,00 20,60 4,10 5,50 0,25 010.1A056 18,77 x 1,78
008.018021
Demande standard
 18,0 x 1,5 x 1,4 18,00 21,00 4,30 5,70 0,25 010.1B525 18,00 x 2,00
008.020226
Demande standard
 20,0 x 1,3 x 1,4 20,00 22,60 4,10 5,50 0,25 010.1A057 20,35 x 1,78
008.020023
Demande standard
 20,0 x 1,5 x 1,4 20,00 23,00 4,30 5,70 0,25 010.1B531 20,00 x 2,00
008.022026
Demande standard
 22,0 x 2,0 x 1,4 22,00 26,00 5,00 6,40 0,25 010.1A203 21,89 x 2,62
008.022266
Demande standard
 22,0 x 2,3 x 1,4 22,00 26,60 5,90 7,30 0,25 010.1BE19 22,00 x 3,00
008.025029
Demande standard
 25,0 x 2,0 x 1,4 25,00 29,00 5,00 6,40 0,25 010.1A207 25,07 x 2,62
008.025296
Demande standard
 25,0 x 2,3 x 1,4 25,00 29,60 5,90 7,30 0,25 010.1A289 25,00 x 3,00
008.028032
Demande standard
 28,0 x 2,0 x 1,4 28,00 32,00 5,00 6,40 0,25 010.1A209 28,24 x 2,62
008.028326
Demande standard
 28,0 x 1,5 x 1,4 28,00 32,60 4,30 5,70 0,25 010.1B555 28,00 x 2,00
008.030034
Demande standard
 30,0 x 2,0 x 1,4 30,00 34,00 5,00 6,40 0,25 010.1A210 29,82 x 2,62
008.030346
Demande standard
 30,0 x 2,3 x 1,4 30,00 34,60 5,90 7,30 0,25 010.1A296 30,00 x 3,00
008.032036
Demande standard
 32,0 x 2,0 x 1,4 32,00 36,00 5,00 6,40 0,25 010.1A211 31,42 x 2,62
008.032366
Demande standard
 32,0 x 2,3 x 1,4 32,00 36,60 5,90 7,30 0,25 010.1BE67 32,00 x 3,00
008.035039
Demande standard
 35,0 x 2,0 x 1,4 35,00 39,00 5,00 6,40 0,25 010.1A213 34,59 x 2,62
008.035396
Demande standard
 35,0 x 2,3 x 1,4 35,00 39,60 5,90 7,30 0,25 010.1A303 35,00 x 3,00
008.036040
Demande standard
 36,0 x 2,0 x 1,4 36,00 40,00 5,00 6,40 0,25 010.1A214 36,17 x 2,62
008.036406
Demande standard
 36,0 x 2,3 x 1,4 36,00 40,60 5,90 7,30 0,25 010.1A304 36,00 x 3,00
008.040454
Demande standard
 40,0 x 2,7 x 1,4 40,00 45,40 6,50 7,90 0,25 010.1A382 40,87 x 3,53
008.040461
Demande standard
 40,0 x 3,1 x 1,7 40,00 46,10 7,30 9,00 0,25 010.1BS39 40,00 x 4,00
008.042474
Demande standard
 42,0 x 2,7 x 1,4 42,00 47,40 6,50 7,90 0,25 010.1A382 40,87 x 3,53
008.042482
Demande standard
 42,0 x 3,1 x 1,7 42,00 48,20 7,30 9,00 0,25 010.1BS45 42,00 x 4,00
008.045504
Demande standard
 45,0 x 2,7 x 1,4 45,00 50,40 6,50 7,90 0,25 010.1A385 44,04 x 3,53
008.045512
Demande standard
 45,0 x 3,1 x 1,7 45,00 51,20 7,30 9,00 0,25 010.1BS54 45,00 x 4,00
008.048534
Demande standard
 48,0 x 2,7 x 1,4 48,00 53,40 6,50 7,90 0,25 010.1A388 47,22 x 3,53
008.048542
Demande standard
 48,0 x 3,1 x 1,7 48,00 54,20 7,30 9,00 0,25 010.1BS63 48,00 x 4,00
008.050554
Demande standard
 50,0 x 2,7 x 1,4 50,00 55,40 6,50 7,90 0,25 010.1A391 50,39 x 3,53
008.050562
Demande standard
 50,0 x 3,1 x 1,7 50,00 56,20 7,30 9,00 0,25 010.1BS66 50,00 x 4,00
008.052574
Demande standard
 52,0 x 2,7 x 1,4 52,00 57,40 6,50 7,90 0,25 010.1A391 50,39 x 3,53
008.052582
Demande standard
 52,0 x 3,1 x 1,7 52,00 58,20 7,30 9,00 0,25 010.1BS72 52,00 x 4,00
008.055604
Demande standard
 55,0 x 2,7 x 1,4 55,00 60,40 6,50 7,90 0,25 010.1A394 53,57 x 3,53
008.055612
Demande standard
 55,0 x 3,1 x 1,7 55,00 61,20 7,30 9,00 0,25 010.1A480 55,00 x 4,00
