Description
Le profil BECA 008 est une bague anti-extrusion non coupée dont sa forme concave permet de parfaitement épouser le joint torique, La bague est systématiquement montée en tandem avec un joint torique ou un joint quadrilobes (X-Ring).
Avantages
Préférable pour une utilisation en statique
Utilisation pour des mouvements alternatifs possible
Large surface de contact protégeant le joint torique contre la déformation due à des pressions pulsées
Montage facile par déformation
Solution économique du fait de son mode de production
Données techniques
| Température | -30°C / +200°C |
|---|---|
| Pression | < 250 MPa en statique |
| Vitesse | 2 m/s en alternatif |
| Fluides en contact | La majorité des fluides liquides, gazeux ou produits chimiques selon le type de matériau choisi. Se référer à notre guide de compatibilité fluides-matériaux. |
Applications
Automobile
Equipements hydrauliques
Hydraulique mobile
Machines-outils
Presses à injecter
Vannes
Vérins hydrauliques
Matériaux
NBR 90 Shore A en standard
FKM 90 Shore A
Autres matériaux possibles
Téléchargement
Catalogue - Joints toriques & Bagues anti-extrusionDimensions
Matériaux
Préconisation de conception
Dimensions
Schéma d'implantation
Matériaux
NBR (Caoutchouc Butadiène - Acrylonitrile)
Caoutchouc nitrile (NBR) est le terme général pour l'acrylonitrile butadiène copolymère. La teneur en ACN peut varier entre 18% à 50%. Plus la teneur en acrylonitrile est importante, meilleure est la résistance à l'huile et au carburant. A l'inverse, l'élasticité et la déformation rémanente à la compression sont moins bonnes. Le NBR présente de bonnes propriétés mécaniques et une bonne résistance à l'usure. Cependant sa tenue aux agents atmosphériques et à l'ozone est relativement faible.
| Résistance chimique | Hydrocarbures aliphatiques (propane, butane, le pétrole, le carburant diesel) Huiles minérales et graisses Fluides difficilement inflammables (HFA, HFB et HFC) Acides dilués, solutions alcalines et salines à basses températures Eau (jusqu'à +100°C max) |
|---|---|
| Problème de compatibilité | Carburants à haute teneur aromatique Hydrocarbures aromatiques (benzène) Hydrocarbures chlorés (trichloréthylène) Solvants polaires (cétone, acétone, acide acétique, éthylène-ester) Acides forts Liquides de frein avec une base de glycol Agents atmosphériques et ozone |
| Plage de température | -30°C / +100°C (pointe sur courte durée à +120°C) -40°C / +100°C avec des NBR spéciaux |
FKM (Caoutchouc Fluoré)
En fonction de leur structure et de leur teneur en fluor, les élastomères fluorés peuvent varier en terme de résistance chimique et de résistance au froid. Cet élastomère à base de FKM est très souvent employé pour l'hydraulique et le pneumatique à température élevée, pour la robinetterie industrielle, pour l'injection / carburation, pour les joints de moteur, pour le vide poussé.
| Résistance chimique | Huiles minérales et graisses, huiles ASTM n°1, IRM 902 et IRM 903. Fluides difficilement inflammables (HFD) Huiles de silicone et graisses Huiles minérales et végétales et graisses Hydrocarbures aliphatiques (propane, butane, pétrole) Hydrocarbures aromatiques (benzène, toluène) Hydrocarbures chlorés (trichloréthylène) Essence (y compris à haute teneur en alcool) Agents atmosphériques et ozone |
|---|---|
| Problème de compatibilité | Liquides de frein avec une base de glycol Gaz ammoniac Acides organiques à faible poids moléculaire (acides formiques et acétiques) |
| Plage de température | -20°C / +200°C (pointe sur courte durée à +230°C) -40°C / +200°C avec des FKM spéciaux |
Préconisation de conception

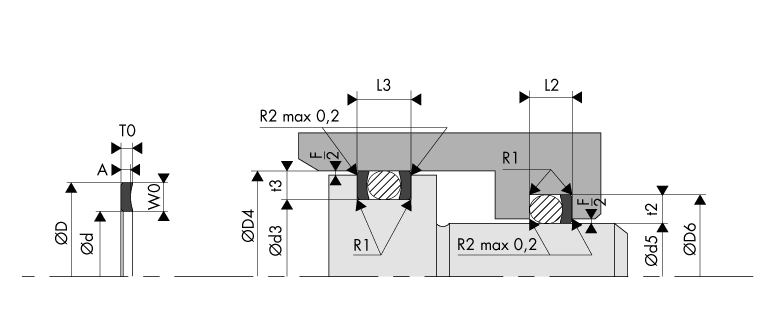

Cote de montage pour BECA 008 en élastomère selon la norme AS 568A.
| Série | Joint torique | Bague anti-extrusion | Dimensions du logement | Rayon R1 ±0,2 |
Jeu diamétral F |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Diamètre de tore Ød2 |
Hauteur radiale W0 |
Epaisseur T0 |
Epaisseur A |
Etanchéité de cylindre | Etanchéité de tige | Largeur de gorge | |||||
| Diamètre de gorge Ød3 0/-0,10 |
Diamètre de gorge ØD6 +0,10/0 |
L2 0/+0,20 | L3 0/+0,20 | ||||||||
| 004 - 050 | 1,78 | 1,35 | 1,24 | 1,14 | D4 - 2,90 | d5 + 2,90 | 3,60 | 5,00 | 0,25 | 0,12 | |
| 102 - 178 | 2,62 | 2,18 | 1,35 | 1,14 | D4 - 4,50 | d5 + 4,50 | 4,50 | 5,90 | 0,25 | 0,12 | |
| 201 - 284 | 3,53 | 3,00 | 1,27 | 1,02 | D4 - 6,20 | d5 + 6,20 | 5,60 | 7,00 | 0,25 | 0,15 | |
| 309 - 395 | 5,33 | 4,65 | 1,93 | 1,52 | D4 - 9,40 | d5 + 9,40 | 7,90 | 9,60 | 0,25 | 0,15 | |
| 425 - 475 | 6,99 | 5,99 | 2,97 | 2,44 | D4 - 12,20 | d5 + 12,20 | 10,70 | 13,20 | 0,25 | 0,20 | |
346 dimensions trouvées
|
008.1A037
|
8-004 | 2,00 | 5,20 | 3,60 | 5,00 | 0,25 | 2,44 x 5,14 x 1,35 x 1,14 x 2,21 | 010.1A037 | 1,78 x 1,78 |
|
008.1A038
|
8-005 | 2,50 | 6,00 | 3,60 | 5,00 | 0,25 | 3,23 x 5,93 x 1,35 x 1,14 x 2,21 | 010.1A038 | 2,57 x 1,78 |
|
008.1A039
|
8-006 | 3,00 | 6,50 | 3,60 | 5,00 | 0,25 | 3,56 x 6,26 x 1,35 x 1,14 x 2,21 | 010.1A039 | 2,9 x 1,78 |
|
008.1A040
|
8-007 | 4,00 | 7,00 | 3,60 | 5,00 | 0,25 | 4,34 x 7,04 x 1,35 x 1,14 x 2,21 | 010.1A040 | 3,68 x 1,78 |
|
008.1A041
|
8-008 | 5,00 | 8,00 | 3,60 | 5,00 | 0,25 | 5,13 x 7,83 x 1,35 x 1,14 x 2,21 | 010.1A041 | 4,47 x 1,78 |
|
008.1A042
|
8-009 | 5,50 | 9,00 | 3,60 | 5,00 | 0,25 | 5,94 x 8,64 x 1,35 x 1,14 x 2,21 | 010.1A042 | 5,28 x 1,78 |
|
008.1A043
|
8-010 | 6,50 | 10,00 | 3,60 | 5,00 | 0,25 | 6,73 x 9,43 x 1,35 x 1,14 x 2,21 | 010.1A043 | 6,07 x 1,78 |
|
008.1A046
|
8-011 | 8,00 | 11,00 | 3,60 | 5,00 | 0,25 | 8,31 x 11,01 x 1,35 x 1,14 x 2,21 | 010.1A046 | 7,65 x 1,78 |
|
008.1A048
|
8-012 | 9,50 | 13,00 | 3,60 | 5,00 | 0,25 | 9,91 x 12,61 x 1,35 x 1,14 x 2,21 | 010.1A048 | 9,25 x 1,78 |
|
008.1A050
|
8-013 | 11,00 | 14,00 | 3,60 | 5,00 | 0,25 | 11,56 x 14,26 x 1,35 x 1,14 x 2,21 | 010.1A050 | 10,82 x 1,78 |
|
008.1A052
|
8-014 | 13,00 | 16,00 | 3,60 | 5,00 | 0,25 | 13,16 x 15,86 x 1,35 x 1,14 x 2,21 | 010.1A052 | 12,42 x 1,78 |
|
008.1A053
|
8-015 | 14,00 | 17,00 | 3,60 | 5,00 | 0,25 | 14,73 x 17,43 x 1,35 x 1,14 x 2,21 | 010.1A053 | 14,00 x 1,78 |
|
008.1A054
|
8-016 | 16,00 | 19,00 | 3,60 | 5,00 | 0,25 | 16,33 x 19,03 x 1,35 x 1,14 x 2,21 | 010.1A054 | 15,60 x 1,78 |
|
008.1A055
|
8-017 | 17,00 | 21,00 | 3,60 | 5,00 | 0,25 | 17,91 x 20,61 x 1,35 x 1,14 x 2,21 | 010.1A055 | 17,17 x 1,78 |
|
008.1A056
|
8-018 | 19,00 | 22,00 | 3,60 | 5,00 | 0,25 | 19,51 x 22,21 x 1,35 x 1,14 x 2,21 | 010.1A056 | 18,77 x 1,78 |
|
008.1A057
|
8-019 | 20,00 | 24,00 | 3,60 | 5,00 | 0,25 | 21,08 x 23,78 x 1,35 x 1,14 x 2,21 | 010.1A057 | 20,35 x 1,78 |
|
008.1A058
|
8-020 | 22,00 | 25,00 | 3,60 | 5,00 | 0,25 | 22,68 x 25,38 x 1,35 x 1,14 x 2,21 | 010.1A058 | 21,95 x 1,78 |
|
008.1A059
|
8-021 | 24,00 | 27,00 | 3,60 | 5,00 | 0,25 | 24,26 x 26,96 x 1,35 x 1,14 x 2,21 | 010.1A059 | 23,52 x 1,78 |
|
008.1A060
|
8-022 | 25,00 | 29,00 | 3,60 | 5,00 | 0,25 | 25,86 x 28,56 x 1,35 x 1,14 x 2,21 | 010.1A060 | 25,12 x 1,78 |
|
008.1A061
|
8-023 | 27,00 | 30,00 | 3,60 | 5,00 | 0,25 | 27,43 x 30,13 x 1,35 x 1,14 x 2,21 | 010.1A061 | 26,70 x 1,78 |
|
008.1A062
|
8-024 | 29,00 | 32,00 | 3,60 | 5,00 | 0,25 | 29,03 x 31,73 x 1,35 x 1,14 x 2,21 | 010.1A062 | 28,30 x 1,78 |
|
008.1A063
|
8-025 | 30,00 | 33,00 | 3,60 | 5,00 | 0,25 | 30,61 x 33,31 x 1,35 x 1,14 x 2,21 | 010.1A063 | 29,87 x 1,78 |
|
008.1A064
|
8-026 | 32,00 | 35,00 | 3,60 | 5,00 | 0,25 | 32,21 x 34,91 x 1,35 x 1,14 x 2,21 | 010.1A064 | 31,47 x 1,78 |
|
008.1A065
|
8-027 | 33,00 | 36,50 | 3,60 | 5,00 | 0,25 | 33,78 x 36,48 x 1,35 x 1,14 x 2,21 | 010.1A065 | 33,05 x 1,78 |
|
008.1A066
|
8-028 | 35,00 | 38,00 | 3,60 | 5,00 | 0,25 | 35,58 x 38,28 x 1,35 x 1,14 x 2,21 | 010.1A066 | 34,65 x 1,78 |
|
008.1A067
|
8-029 | 38,00 | 41,00 | 3,60 | 5,00 | 0,25 | 38,56 x 41,26 x 1,35 x 1,14 x 2,21 | 010.1A067 | 37,82 x 1,78 |
|
008.1A068
|
8-030 | 41,00 | 44,50 | 3,60 | 5,00 | 0,25 | 41,73 x 44,43 x 1,35 x 1,14 x 2,21 | 010.1A068 | 41,00 x 1,78 |
|
008.1A069
|
8-031 | 44,50 | 48,00 | 3,60 | 5,00 | 0,25 | 44,91 x 47,61 x 1,35 x 1,14 x 2,21 | 010.1A069 | 44,17 x 1,78 |
|
008.1A070
|
8-032 | 48,00 | 51,00 | 3,60 | 5,00 | 0,25 | 48,08 x 50,78 x 1,35 x 1,14 x 2,21 | 010.1A070 | 47,35 x 1,78 |
|
008.1A071
|
8-033 | 51,00 | 54,00 | 3,60 | 5,00 | 0,25 | 51,26 x 53,96 x 1,35 x 1,14 x 2,21 | 010.1A071 | 50,52 x 1,78 |
|
008.1A072
|
8-034 | 54,00 | 57,00 | 3,60 | 5,00 | 0,25 | 54,43 x 57,13 x 1,35 x 1,14 x 2,21 | 010.1A072 | 53,70 x 1,78 |
|
008.1A073
|
8-035 | 57,00 | 60,00 | 3,60 | 5,00 | 0,25 | 57,61 x 60,31 x 1,35 x 1,14 x 2,21 | 010.1A073 | 56,87 x 1,78 |
|
008.1A074
|
8-036 | 60,00 | 63,50 | 3,60 | 5,00 | 0,25 | 60,78 x 63,48 x 1,35 x 1,14 x 2,21 | 010.1A074 | 60,05 x 1,78 |
|
008.1A075
|
8-037 | 63,00 | 67,00 | 3,60 | 5,00 | 0,25 | 63,96 x 66,66 x 1,35 x 1,14 x 2,21 | 010.1A075 | 63,22 x 1,78 |
|
008.1A076
|
8-038 | 67,00 | 70,00 | 3,60 | 5,00 | 0,25 | 67,13 x 69,83 x 1,35 x 1,14 x 2,21 | 010.1A076 | 66,40 x 1,78 |
|
008.1A077
|
8-039 | 70,00 | 73,00 | 3,60 | 5,00 | 0,25 | 70,31 x 73,01 x 1,35 x 1,14 x 2,21 | 010.1A077 | 69,57 x 1,78 |
|
008.1A078
|
8-040 | 73,00 | 76,00 | 3,60 | 5,00 | 0,25 | 73,48 x 76,18 x 1,35 x 1,14 x 2,21 | 010.1A078 | 72,75 x 1,78 |
|
008.1A079
|
8-041 | 76,00 | 80,00 | 3,60 | 5,00 | 0,25 | 76,66 x 79,36 x 1,35 x 1,14 x 2,21 | 010.1A079 | 75,92 x 1,78 |
|
008.1A080
|
8-042 | 83,00 | 86,00 | 3,60 | 5,00 | 0,25 | 83,01 x 85,71 x 1,35 x 1,14 x 2,21 | 010.1A080 | 82,27 x 1,78 |
|
008.1A081
|
8-043 | 89,00 | 92,00 | 3,60 | 5,00 | 0,25 | 89,36 x 92,06 x 1,35 x 1,14 x 2,21 | 010.1A081 | 88,62 x 1,78 |
|
008.1A082
|
8-044 | 95,00 | 99,00 | 3,60 | 5,00 | 0,25 | 95,71 x 98,10 x 1,35 x 1,14 x 2,21 | 010.1A082 | 94,97 x 1,78 |
|
008.1A083
|
8-045 | 102,00 | 105,00 | 3,60 | 5,00 | 0,25 | 102,06 x 104,76 x 1,35 x 1,14 x 2,21 | 010.1A083 | 101,32 x 1,78 |
|
008.1A084
|
8-046 | 108,00 | 111,00 | 3,60 | 5,00 | 0,25 | 108,41 x 111,11 x 1,35 x 1,14 x 2,21 | 010.1A084 | 107,67 x 1,78 |
|
008.1A085
|
8-047 | 114,00 | 118,00 | 3,60 | 5,00 | 0,25 | 114,76 x 117,46 x 1,35 x 1,14 x 2,21 | 010.1A085 | 114,02 x 1,78 |
|
008.1A086
|
8-048 | 121,00 | 124,00 | 3,60 | 5,00 | 0,25 | 121,11 x 123,81 x 1,35 x 1,14 x 2,21 | 010.1A086 | 120,37 x 1,78 |
|
008.1A087
|
8-049 | 127,00 | 130,00 | 3,60 | 5,00 | 0,25 | 127,46 x 130,16 x 1,35 x 1,14 x 2,21 | 010.1A087 | 126,72 x 1,78 |
|
008.1A088
|
8-050 | 133,00 | 137,00 | 3,60 | 5,00 | 0,25 | 133,81 x 136,51 x 1,35 x 1,14 x 2,21 | 010.1A088 | 133,07 x 1,78 |
|
008.1A179
|
8-102 | 1,60 | 6,30 | 4,50 | 5,90 | 0,25 | 1,96 x 6,32 x 2,18 x 1,14 x 3,28 | 010.1A179 | 1,24 x 2,62 |
|
008.1A180
|
8-103 | 2,50 | 7,00 | 4,50 | 5,90 | 0,25 | 2,77 x 7,13 x 2,18 x 1,14 x 3,28 | 010.1A180 | 2,06 x 2,62 |
|
008.1A181
|
8-104 | 3,00 | 8,00 | 4,50 | 5,90 | 0,25 | 3,56 x 7,92 x 2,18 x 1,14 x 3,28 | 010.1A181 | 2,84 x 2,62 |
